Y-△-Y转换节能控制电路（一）

来源：艾特贸易2017-06-04

简介电路 Y- △ -Y 接法转换，就是根据电动机负载变化情况，用改变定子绕组接线方式来调整定子绕组电压，当电动机重载时（负载率 40% ）采用△接法，轻载时 ( 负载率 40%) 改为 Y 接法低电

    电路Y-△-Y接法转换，就是根据电动机负载变化情况，用改变定子绕组接线方式来调整定子绕组电压，当电动机重载时（负载率>40%）采用△接法，轻载时(负载率<40%)改为Y接法低电压节电运行。该方法适用于定子绕组有6个接线柱，且长期轻载运行或重载轻载交替运行的电动机。它不但可以减小启动电流，而且还可根据负载的变化，随时对电动机进行Y-△-Y接线变化，以节省电能。    Y-△-Y转换节能控制电路如图1所示，电路中由电流互感器采集电动机电流，通过电流继电器KI作Y-△-Y节电转换。

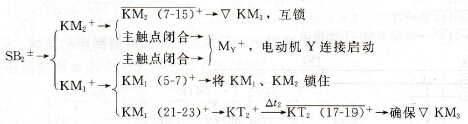

Y-△-Y转换节能控制电路（一）     图1    Y-△-Y转换节能控制电路（一）    (1)Y启动运行。    负载较轻，KI不动作。

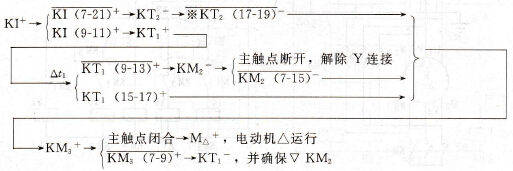

    (2)由轻载转重载工作，△运行。    当重载工作时，KI动作。
    (3)由重载转轻载工作，Y运行。    轻载时，KI不动作。
