大电流Y-△-Y转换节能控制电路

    电路如图1所示，当电动机容量较大时，采用图左下角有电流互感器的结构。

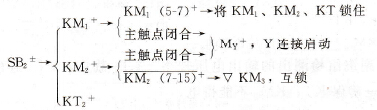

    图1    大电流Y-△-Y转换节能控制电路    (1)轻载、Y启动。

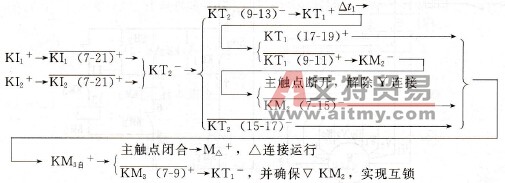

    由于轻负载，电流小于预定值，电流继电器KI1、KI2不动作，其动断触点KI1(7-21)、KI2(7-21)闭合，使通电延时时间继电器KT2得电吸合。经延时，KT2延时断开的动断触点KT2(9-13)断开，使通电延时时间继电器KT1失电释放，触点KT1(17-19)不能闭合，确保KM3不能得电吸合，实现互锁。由于KT2的延时时间小于KT1的延时时间，因此在KT1的延时断开触点KT1 (9-11)尚未断开时，KT2的延时断开触点KT2 (9-13)已断开，使KT1失电释放，确保KM2得电吸合。    (2)轻载转向重载，△运行。    当负载较重时，电动机电流大于预定值，电流继电器KI1、KI2动作。

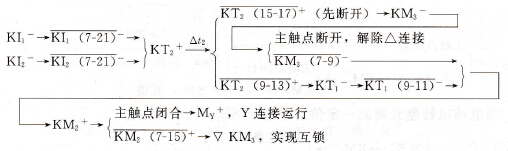

    (3)重载转向轻载，Y运行。    当负载较轻时，电动机电流小于预定值，电流继电器KI1、KI2转换成不动作。
