为什么任意倒换两相的电源线，电动机就更改旋

    旋转磁场的特点是：旋转磁场的旋转方向与三相电流的相序有关。电流相序是A-B-C，磁场旋转方向也是从A到B，再到C。电流相序变成A-C-B，则磁场旋转方向也按A-C-B顺序。从这一点可知，改变电流的相序能改变旋转磁场的旋转方向，也即能改变电动机的旋转方向。下面具体介绍倒换两相的电源线对电动机旋转方向的影响。    假如原来的接线如图3-24(a)所示，图中A、B、C表示电源的三相，U、V、W表示电动机本身三相绕组的首端。电源的相序是A-B-C的情况下，旋转磁场和电动机转子的转动方向如图3 25(a)所示（图中n所标的箭头是转子旋转方向）。这时，电动机定子绕组中，U线圈通的是A相电流，V线圈通的是B相电流，W线圈通的是C相电流。由于电源的相序是A-B-C，而U、V、W三个线圈的排列顺序是顺时针方向，故旋转磁场的旋转方向是U-V-W，即按顺时针旋转，转子的转向也一样。当把V、W两个线圈的线首倒换后，如图3-24(b)所示，虽然电源本身的相序A、B、C没有变。可是现在电动机W线圈通的是电源来的B相电流（它滞后A相电流120°），而V线圈通的是C相电流（它滞后A栩电流240°），所以，从电动机内部的角度看，通入了一个相序与上一种情况相反的电流，这样，旋转磁场的方向就按U-W-V的顺序旋转，即逆时针旋转，转子的转向也就反了，如图3-25 (b)所示。很显然，相序总共只有两种情况，不是A、B、C，就是A、C、B，故任意倒两个线首，如U、W或U、V，就能使通入电动机定子绕组的电流相序变更，即使电动机的旋转方向改变。
    图3-24    两种电源的连接方法

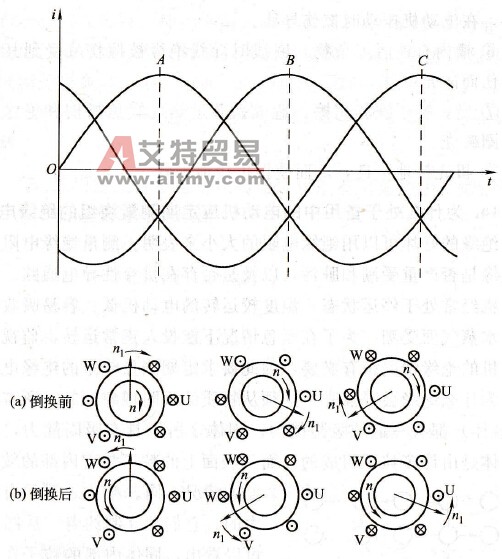

    图3-25    旋转方向的变化
