数码相机D/A变换器的工作原理

来源:艾特贸易2017-06-04

简介为了能在普通彩色电视机中欣赏数码照片,相机内设有 D/A 变换器, D/A 变换器是将数字信号再恢复成模拟信号的电路,再通过视频图像输出接口,将存储在存储卡中的图像显示出来。

    为了能在普通彩色电视机中欣赏数码照片,相机内设有D/A变换器,D/A变换器是将数字信号再恢复成模拟信号的电路,再通过视频图像输出接口,将存储在存储卡中的图像显示出来。D/A变换器的变换过程如图10-30所示。
D/A变换器的变换过程
    10-30    D/A变换器的变换过程    典型的D/A变换器电路功能方框图如图10-31所示。数字编码信号送入D/A变换器,在其中经数字滤波器,解码器,然后形成阶梯脉冲,阶梯脉冲已经接近模拟信号的波形。最后经低通滤波器输出模拟信号,同时也消除了取样脉冲和时钟脉冲的干扰。

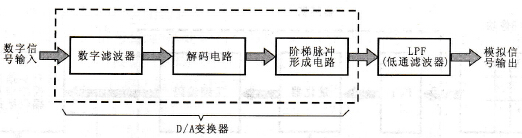

D/A变换器电路功能方框图
    10-31    D/A变换器电路功能方框图    10-32所示是典型的D/A变换器的变换电路结构,这是一种输入6位二进制数字信号,经电流源的合成控制变成模拟信号的电路。从最高位(MSB)到最低位(LSB)的二进制信号经开关电路分别去控制运算放大器输入端的6个开关(S1S6)。当输入为“1”时相应的开关接通;输入为“0”时,相应的开关断开。对应输入信号101101S1S3S4S6接通,其输出等于输入倍数之和,S61倍、S52倍、S44倍、S132倍。所以Vout=32+8+4+1=45(阶梯值)。改变输入的二进制信号,则输出电压值也随之改变,这样就将二进制信号变成了模拟信号。

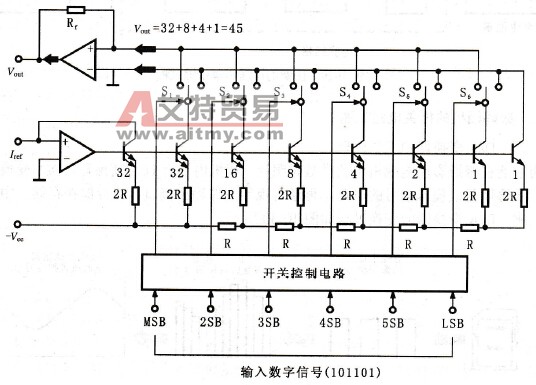

D/A变换器的变换电路结构
    10-32    D/A变换器的变换电路结构
