防止正、反向转换期间相间短路的三接触器控制

    电路如图1(a)、(b)所示，复合按钮SB3、SB2分别为正转、反转启动按钮，SB1为停止按钮。该电路多了一只接触器KM，假如正转接触器KM1失电释放后，电源接触器KM也随着失电释放，这样由两只接触器KM和KM1组成灭弧电路，即在同相中有两副主触点，灭弧效果大大加强，有效地防止了相间短路。

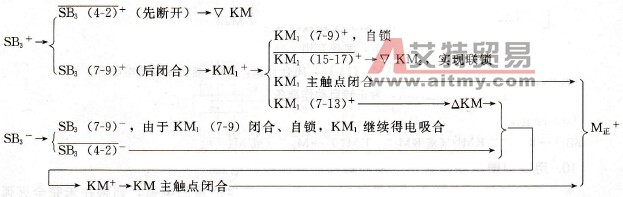

    图1    防止正、反向转换期间相间短路的三接触器控制电路    电路工作过程如下：合上电源开关QS，接通电源。    (1)正转启动。

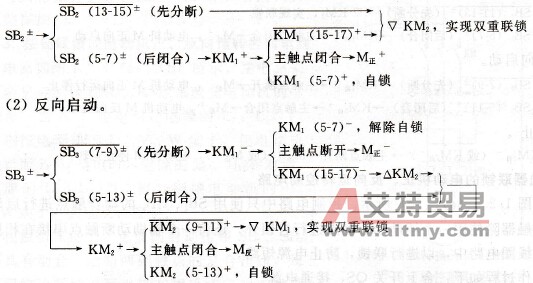

    (2)反转启动。    电路工作过程如下：合上开关QS，接通电源。    (1)正向启动。
    (3)停止。    SB1±→KM1-（或KM2-）→M正-（或M反-）
