数码相机图像信号处理电路的工作原理与识图

    接在CCD图像传感器输出端的是预放和AGC电路。由于CCD输出的信号比较微弱，所以在预放电路中，要对它进行稳幅和消除噪声等处理。    经过预放以后，将信号放大到足够的幅度，在主信号处理的电路单元中，数字图像处理电路的构成，如图10-14所示。首先，经过A/D变换器将CCD输出的模拟信号变成数字信号，然后，进行数字图像处理。在进行数字图像处理时，要经过数字信号以及数据压缩处理，这些电路都是大规模集成电路，设有CPU芯片、信号处理芯片、闪存芯片、RAM芯片等，此外还有一些与它相关的电路。    图10-15所示是富士A101型数码相机的数字图像处理电路板。
    图10-14    数字图像处理电路的构成

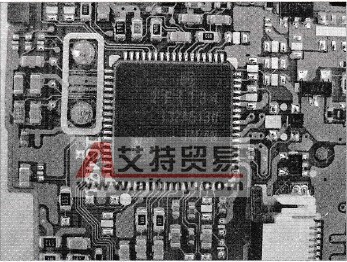

    图10-15    富士A101型数码相机的数字图像处理电路板
