三相异步电动机的基本结构是怎样的？各主要部

    三相异步电动机的结构比较简单，工作可靠，维修方便，外形结构如图3-1所示。它主要由定子和转子两大部分组成，此外还包括机壳和端盖等附件。如果是封闭式电动机，则还有起冷却作用的风扇及保护风扇的端罩，如图3 2所示。
    图3-1    电动机的外形结构

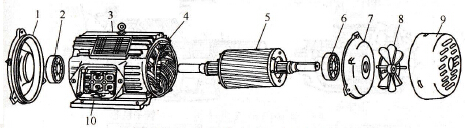

    图3-2    三相异步电动机典型结构    1，7-端盖；2，6-轴承；3-机座；4-定子；5-转子；8-风扇；9-风扇罩；10-接线盒    定子部分包括机座（机壳）、定子铁芯（图3-3）和定子绕组。中小型三相异步电动机的机座和端盖多采用铸铁制造，如果是封闭式电动机，外壳的表面铸有散热片，用来散发电动机工作时内部产生的热量。    定子、转子铁芯一般是用0. 5mm厚D22～D24硅钢片，用成型的模具叠压制成的。铁芯的作用是导磁，定子铁芯内圆上槽是用来嵌放定子绕组的，转子外圆边的冲槽是镶嵌导条和铸铝用的。
    图3-3    定子铁芯及定子铁芯冲片    定子绕组是电动机实现电磁能量转换的关键部件，它由各种规格铜材制成的表面有绝缘漆的电磁线绕制而成，并镶嵌到定子槽内。三相异步电动机共有三相绕组，转速或功率可根据设计要求制成不同的规格。    转子部分由转子铁芯、转子绕组、转轴和轴承组成。转子铁芯由铁芯冲片叠压而成，也是电动机磁路的组成部分。转子绕组有两种基本形式：绕线形和笼形。中小型三相异步电动机转子绕组都是笼形的，其绕组是由铜导条或铝导条与端环组成的。假如去掉转子铁芯只看绕组，形如松鼠笼子，如图3-4所示。

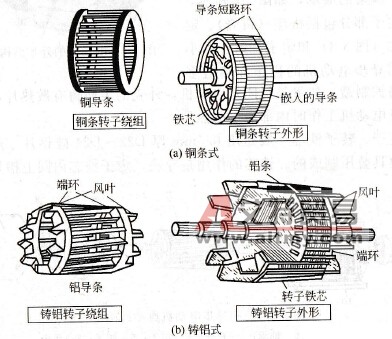

    图3-4    笼形转子绕组    导条可以是每槽一根铜条，两端焊上铜环形成转子绕组，如图3-4(a)所示。为了节省铜材和提高生产效率，中小型异步电动机转子绕组多采用铸铝式。用熔化的铝液将导条、端环及用以通风散热的风叶一次铸成，如图3-4(b)所示。同绕线形相比，笼形转子结构简单，便于制造，工作可靠性强，其优点是启动转矩大。
