制冷设备检修的专用工具及使用技术方法

    制冷设备检修中，常常要对制冷系统管路进行改装、调整、切割、焊接、连接。维修制冷设备应当使用专业工具，才能保证有良好的效果。    1)方榫扳手。有大、中、小3种规格，是开、闭空调器上的阀门的专用工具，有些场合也可以用小型活扳手应急代替。使用时，只需将方榫孔套入阀杆端部的方榫杆，就能将阀杆旋动而开启阀门。若要关闭阀门，需将扳手拔出，翻一面再套入阀杆端部的方榫内，将方榫扳手一顺一反地摆动。旋转时，可听到扳手有“咯啦咯啦”的声响。扳手的另一端有一大一小的固定方榫孔，可用来调节膨胀阀的阀杆，其结构如图7-1所示。
    图7-1    方榫扳手    2)割管器。割管器是专门用来切断紫铜、黄铜、铝等金属管的工具，如图7-2所示。割管器一般可以切割直径3~ 25mm的金属管。在切割时，将金属管放在两个滚轮之间，缓慢旋动调整钮至刀刃碰到管壁上。用一手捏紧管孔（若手捏不住，可用扩口工具夹紧），另一手捏紧调整钮，使整个割刀绕管子顺时针旋转。每转一圈，就顺旋转方向进刀1/4圈。这样边转边进刀，绕几圈后，管子就被割断。切割时注意刀口要垂直压向管子，不要歪扭或侧向扭动，也不要进刀过深，以免崩裂刀口边缘。切管器的最大优点是切口光滑，不会留下金属屑，这对冰箱、空调器等制冷系统来说尤其重要，因为金属屑落入管子里会造成循环堵塞，引发严重故障。正是由于这个原因，检修时绝不要用钢锯来切断制冷系统管路。

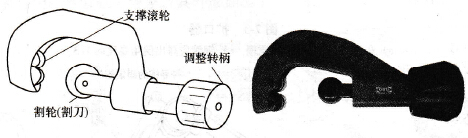

    图7-2    割管器    3)扩口器。扩口器也称胀管器，是铜管扩口的专用工具，其外形结构和工作原理如图7-3所示。规格有公制和英制两种。扩口时，将管子放人与管子管径相同的孔径的孔中，管子朝向喇叭口面，铜管应露出倒角高度的1/3，将扩孔工具两头的螺母旋紧，把铜管紧固牢。然后用顶压器的锥形支头压在管口上，弓脚架卡在扩孔夹具内，慢慢旋动螺杆，使管口挤压出喇叭口形。    4)弯管器。弯管器有大小多种规格，适合弯制直径小于20mm的金属管，若管子是直径大于20mm的铜管，则应使用弯管机。弯管器的操作方法如图7-4所示。弯管时先将管子放入弯管工具的轮子槽沟内，将槽管沟锁紧，慢慢旋转杆柄直到所需的弯曲角度为止，然后将弯管退出弯管器。    5)封口钳。封口钳用于电冰箱、空调器等修理测试合格后的封管。其外形结构如图7-5所示。使用时，将管子放进工具的腭口中，旋动压紧螺钉或握紧手柄，管子就被夹扁，达到完全封闭的程度。封口后，在开启弹簧的作用下，封口钳自动打开。

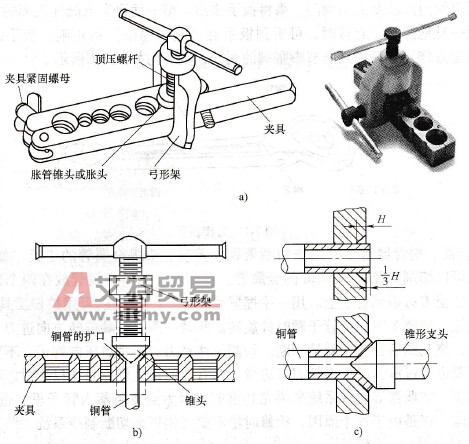

    图7-3    扩口器    a)外形结构b）工作原理c）铜管应露出倒角高度的1/3

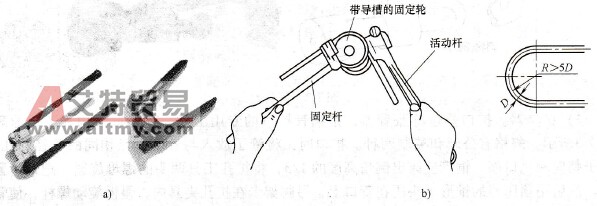

    图7-4    弯管器    a)外形b）加工方法    6)速换接头。速换接头又称快速接头，常在制冷系统检漏、清洗或充注制冷剂时作为连接工具。它的外形如图7-6所示。快速接头分凸头和凹头两部分，它们分别接到压缩机和软管上时，都有自封阀针将端口封闭，管道不会有泄漏。凸头和凹头连接后，自封阀针被顶开，软管即与压缩机连通。    7)三通换向阀与三通检修阀。三通换向阀是用于抽真空和充注制冷剂的简便工具，其结构如图7-8a所示。使用时，三通换向阀的3个接头分别与真空泵、制冷剂瓶和压缩机连接，完成制冷系统管路抽真空后，只要将阀芯转向充注制冷剂一侧，不需要变换连接管路即可将制冷剂充入系统。使用三通换向阀不但操作简便节省时间，更重要的是在抽真空与充注制冷剂两道工序之间不用再断开管路，可以完全避免空气渗入制冷系统。图7-8b为抽真空和充注制冷剂时常用的带有压力表的三通检修阀，也称复式检修阀或组合阀，俗称“双表”阀，使用起来则更为方便。
    图7-5    封口钳
    图7-6    速换接头    8)倒角器    铜管在切割加工过程中，易产生收口和毛刺现象。倒角器主要用于去除切割加工过程中所产生的毛刺，消除铜管收口现象，其外形如图7-7所示。
    图7-7    倒角器外形图

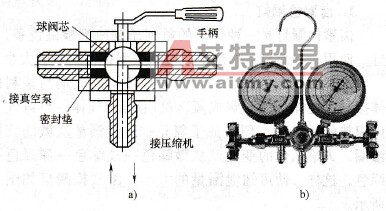

    图7-8    三通换向阀与三通检修阀    a)三通换向阀b）复式检修阀
