制冷设备检修的检漏工具

    1．卤素检漏灯    卤素检漏灯是一种传统的氟利昂制冷剂检漏设备，它实质上是一只以酒精为燃料的喷灯。使用时靠鉴别火焰颜色的变化来判别泄漏量的大小。    卤素灯检漏原理是利用卤素灯喷射的火焰与氟利昂气体接触，使氟利昂分解成氟、氯（卤素）气体，当氯气与灯内炽热的铜接触，便生成了氯化铜。渗漏量从微漏到严重渗漏，火焰颜色的变化就从微绿色→浅绿色→深绿色→紫绿色，这样，便可知泄漏量的大小，卤素检漏灯如图7-10所示。
    图7-10    卤素检漏灯    2．电子卤素检漏仪    电子卤素检漏仪是一种精密的检漏仪器，用于检查制冷剂泄漏，灵敏度可达年泄漏量5g以下。    电子卤素检漏仪的检测探头内，有一个以铂丝为阴极，铂罩为阳极构成的电场。铂丝通电后达到炽热状态，发射出电子和正离子，仪器探头（吸管）借助微型风扇的作用吸进被探测处的空气。吸进的空气通过电场时，如果空气中含有制冷剂中泄漏的卤素成分，与炽热的铂丝接触即分解成卤化气体。铂丝阴极受到卤素气体作用，离子放射量就会迅速增加，所形成的离子电流随着吸人空气中卤素的多少成正比例增减，因此可根据离子电流的变化来确定泄漏量的大小。离子电流经过放大并通过仪表显示出量值，同时可有音响信号发出。电子卤素检漏仪的外形与结构原理如图7-11所示。

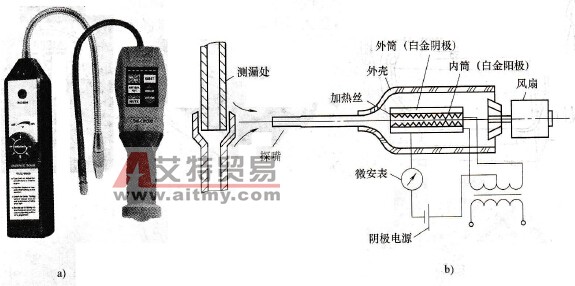

    图7-11    电子卤素检漏仪    a)两种不同外形的检漏仪b）结构与工作原理
