美的SH208型电磁灶发出报警提示声的故障检修技术

    美的SH208型电磁灶通电开机后，电磁灶发出报警提示声，操作显示面板显示“E0”故障代码。通过查询该电磁灶的故障代码表可知，该故障代码表示含义为无锅，根据检测，发现使用的锅具符合电磁灶的要求，因此，怀疑该电磁灶的锅质检测电路出现了故障，需要对其进行检修。    ①图8-78所示为美的SH208型电磁灶的电路原理图，从图中可看出AC 220 V输入经桥式整流电路为炉盘线圈提供+300 V直流电压，从灶盘线圈两端取得电压信号作为检锅信号送入电压比较器，由比较器输出检锅信号，进入锅质检测电路，经锅质检测电路将得到的检锅信号送出。    ②将电磁灶通电处于待机状态下，使用万用表的直流挡检测LM339-U2B的⑥脚的基准电压（检锅信号输入）是否正常，正常情况下，可检测到4.1 V的电压（有灶盘线圈）。    ③使用同样的方法，检测LM339-U2B的⑦脚的比较电压是否正常，如图8-79所示，正常情况下，可检测到3.9V的电压（有灶盘线圈）。    ④经检测LM339-U2B的⑦脚无电压，此时，应对该引脚的外围元器件进行检测，经检测发现R15电阻值偏小，使得⑦脚比较电压不正常，如图8-80所示。    ⑤更换故障电阻器R15，开机试运行，故障排除。    图8-78    美的SH208型电磁灶的电路原理图（此图过大，请点击查看）
    图8-79    LM339-IC2B⑦脚比较电压的检测

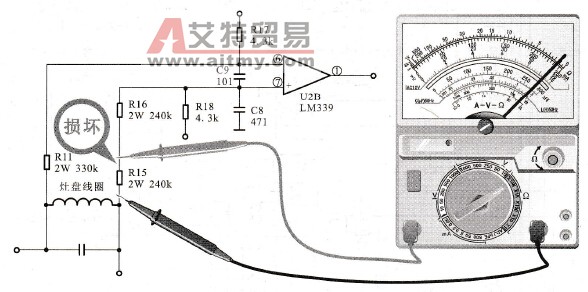

    图8-80    电阻器R15的检测    艾特贸易网特别提示：    表8-1所列为美的SH208型电磁灶故障代码及含义，可通过操作显示面板显示的故障代码，判断该电磁灶的故障点。    表8-1    美的SH208型电磁灶故障代码及含义      故障代码     含义     E0 检测无锅     E01 灶面主温度传感器开路     E02 灶面主温度传感器短路     E03 灶面温度过高     E04 IGBT管温度传感器开路     E05 IGBT管温度传感器短路     E06 IGBT管讨热     E07 电网电压过低     E08 电网电压过高     EA 锅具干烧     ED IGBT管温度传感器失效
