格兰仕C16A型电磁灶不加热的故障检修技术方法

    格兰仕C16A型开机后，指示灯指示正常，操作按键也正常，但电磁灶无法加热。根据该故障现象分析，怀疑电磁灶的PWM调制电路或脉冲功率放大电路可能出现故障。    ①图8-81所示为格兰仕C16A型电磁灶的微处理器(MCU)控制电路板。

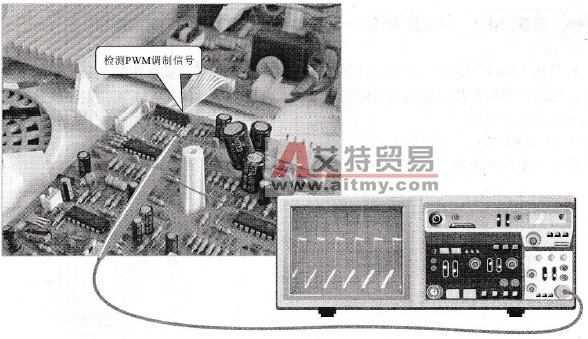

    图8-81    格兰仕C16A型电磁灶的微处理器(MCU)控制电路板    ②将电磁灶通电，检测该电磁灶的PWM调制信号是否正常，如图8-82所示。

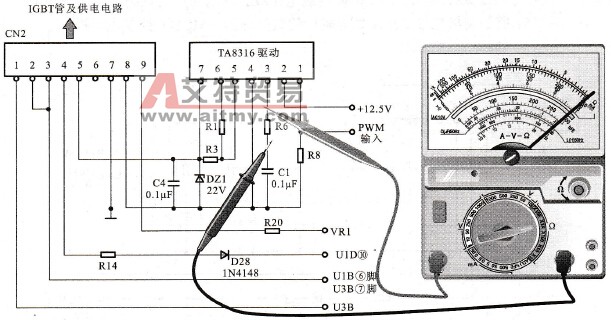

    图8-82    检测电磁灶的PWM调制信号    ③经检测该电磁灶的PWM信号正常，此时，应主要检测该电磁灶的脉冲功率放大电路中的元器件，经检测脉冲功率放大电路中的电阻器R6电阻值为0Ω，如图8-83所示。
    图8-83    检测电阻器R6    ④将电阻器R6更换后，开机试运行，故障排除。
