电磁灶阻尼二极管的检测技术方法

    阻尼二极管击穿短路，会引起电磁灶开机跳闸、烧熔断器等故障，当阻尼二极管出现短路故障时，此时检测桥式整流堆的正反向电阻值也为零，这是因为阻尼二极管与桥式整流堆的输出端成并联状态。判断阻尼二极管是否损坏时，可使用万用表检测其正、反向阻值进行判断，为了测量的准确性，应采用开路法进行检测。    ①图8-51所示为待测阻尼二极管在电路板上及开路检测时的引脚标识。    图8-51    待测阻尼二极管引脚标识    ②将阻尼二极管从电路板上拆卸下来进行开路检测。将万用表的量程调整至“R×1”挡，红表笔搭在阻尼二极管的负极引脚处，黑表笔搭在阻尼二极管的正极引脚处，测得其正向电阻值约为14Ω如图8-52所示。    ⑧调换万用表的表笔，即红表笔搭在阻尼二极管的正极引脚处，黑表笔搭在阻尼二极管的负极引脚处，测得其反向电阻值趋于无穷大，如图8-53所示。    ④若测得的阻尼二极管的正反向电阻值均为零或均为无穷大，或反向电阻值较小，均表明该阻尼二极管已损坏，需要对其进行更换。

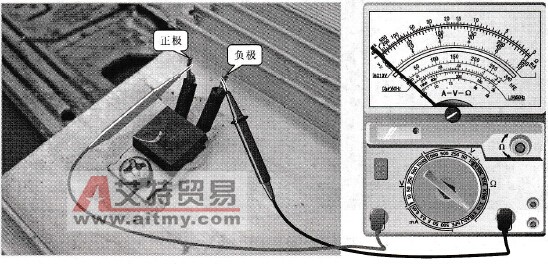

    图8-52    检测阻尼二极管的正向电阻值
    图8-53    检测阻尼二极管的反向电阻值
