格兰仕C18D-X6BP3型电磁灶不加热的故障检修技术方

    格兰仕C18D-X6BP3型电磁灶通电开机后，显示正常，操作按键正常，但按下加热键后，电磁灶不能加热。根据该故障现象分析，怀疑电磁灶的PWM调制电路或脉冲功率放大电路出现了故障。    ①图8-84所示为格兰仕C18D-X6BP3型电磁灶的电路原理图，从图可看出该电磁灶的脉冲功率放大电路中采用的是互补推挽式放大器。    图8-84    格兰仕C18D-X6BP3型电磁灶的电路原理图（此图过大，请点击查看）    ②将该电磁灶通电后，使用示波器检测LM339的⑬脚输出的PWM信号是否正常，如图8-85所示。

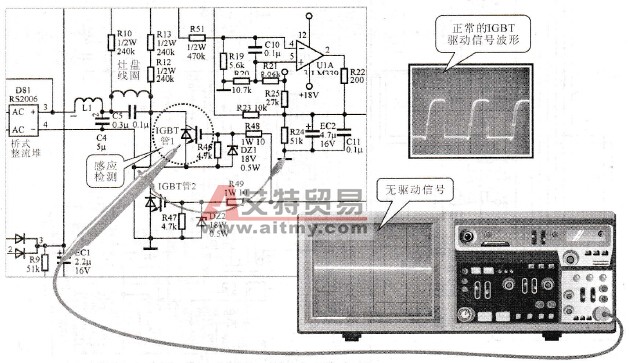

    图8-85    检测电磁灶的PWM调制信号    ③经检测电磁灶的PWM调制信号正常，再使用示波器的探头感应IGBT管1和IGBT管2的驱动信号是否正常，如图8-86所示。

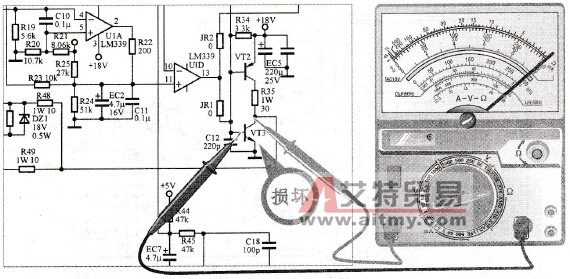

   图8-86    检测IGBT管1和管2的驱动信号    ④经检测IGBT管端无驱动信号输出，此时，应使用万用表对其脉冲功率放大电路中的晶体三极管VT2和VT3进行检测，经检测晶体三极管VT3击穿短路，如图8-87所示。
    图8-87    晶体三极管VT3的检测    ⑤更换损坏的晶体三极管VT3后，开机试运行，故障排除。
