电磁灶高频谐振电容器的检修技术方法

    高频谐振电容器是与灶盘线圈构成LC谐振电路，该电路损坏，电磁灶就无法形成振荡回路。因此，当高频谐振电容器损坏会引起电磁灶出现加热功率低、不加热、击穿IGBT管等故障，检测时，可通过检测其充放电是否正常判断其是否损坏，为了测量的准确性，在此选择开路检测进行判断。    ①图8-54所示为从电路板上拆卸下来的高频谐振电容器。    ②将万用表的量程调整至“R×10 k”挡，红、黑表笔分别搭在高频谐振电容器的两引脚端，然后再调换表笔进行检测，如图8-55所示。
    图8-54    待测的高频谐振电容器

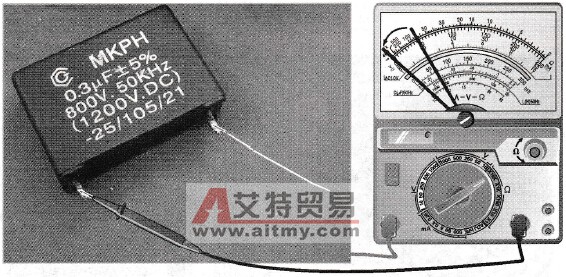

    图8-55    检测高频谐振电容    ③若高频谐振正常，则在使用万用表对其进行检测时，万用表会出现充放电的过程，即万用表指针有摆动；若万用表指针不摆动或者万用表摆动到一定位置后不返回，均表示高频谐振电容器出现故障，需要对其进行更换。
