电磁灶锅质检测电路的检修技术方法

    锅质检测电路主要由集成电路LM339中的运算放大器和一些其他外围元器件构成，若该电路出现故障，将频繁出现无锅报警提示，对该电路进行检修时，应重点检测LM339是否损坏，然后再对该电路的其他元件进行检测。    ①图8-57所示为格兰仕C18S-SEP1型电磁灶锅质检测电路，AC 220 V输入后经桥式整流电路将输出的直流电压送入灶盘线圈，从灶盘线圈两端取出两信号，再送往电压比较器，这个电路作为锅质检测电路中，经过该电路送出检锅信号。    ②对锅质检测电路进行检测时，首先检测其电压比较器是否正常，将电磁灶通电，使用万用表的直流挡检测LM339-IC2B的⑥脚的基准电压（检锅信号输入）是否正常，如图8-58所示，正常情况下，可检测到4.24 V左右的电压值（无灶盘线圈时可检测到4:25 V左右的电压）。    ③再使用同样的方法，检测LM339-IC2B的⑦脚的比较电压是否正常，正常情况下可检测到4.58 V左右的电压（无灶盘线圈时可检测到0.01 V左右的电压）。    图8-57    格兰仕C18S-SEP1型电磁灶锅质检测电路（此图过大，请点击查看）

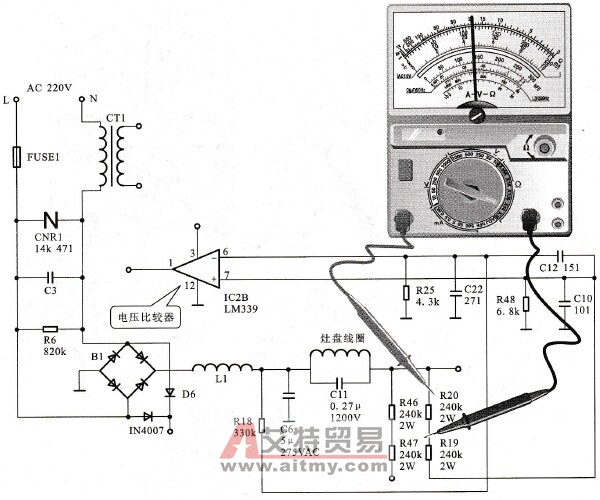

    图8-58    用万用表检测LM33 9-IC2B⑥脚基准电压    ④若测得的LM339-IC2B的基准电压和比较电压均正常，此时，对其①脚的输出电压（检锅信号输出）进行检测，即可判断该电压比较器是否正常，正常情况下，可检测到5V左右的电压（无灶盘线圈时可检测到0.12 V左右的电压）。    ⑤若测得的LM339-IC2B的基准电压和比较电压均正常，但输出电压不正常，则说明该电压比较器已损坏，需对其进行更换，若测得的基准电压或比较电压不正常，则说明⑥脚或⑦脚的外围器件出现了故障，需要依次对其进行检修，排除故障，图8-59所示为使用万用表对其外围的电阻器元件进行检测示意图。    ⑥按照上述检测方法对锅质检测电路中的元器件进行检测，若检测到故障元器件对其进行更换即可排除故障。
    图8-59    用万用表检测电阻器示意图
