电磁灶同步振荡电路的检修技术方法
来源:艾特贸易2017-06-04
简介同步振荡电路是产生锯齿波脉冲信号的电路,为 PWM 调制电路提供同步振荡信号。当该电路出现故障时,会使得驱动门控管( IGBT 管)的脉冲信号与 LC 谐振不同步,工作电流不稳定,
同步振荡电路是产生锯齿波脉冲信号的电路,为PWM调制电路提供同步振荡信号。当该电路出现故障时,会使得驱动门控管(IGBT管)的脉冲信号与LC谐振不同步,工作电流不稳定,IGBT管(门控管)极易被击穿损坏进而导致电磁灶出现跳闸、不加热、报警、断续加热等故障。对该电路进行检修时,主要对其电压比较器LM339进行检测,若LM339正常,再对该电路的外围元器件进行检测,排除故障。 ①图8-60所示为美的MC-PSD16A型电磁灶同步振荡电路,灶盘线圈和IGBT管C极送来的电压信号分别送入IC3C (LM339)的⑧和⑨脚,经比较后由⑭脚输出。 ②若电磁灶出现屡烧IGBT管的故障时,检测时,应将灶盘线圈取下,此时,电路不会产生LC谐振,可防止IGBT管屡次击穿损坏,以便查找故障点,如图8-61所示。 图8-60 美的MC-PSD16A型电磁灶同步振荡电路

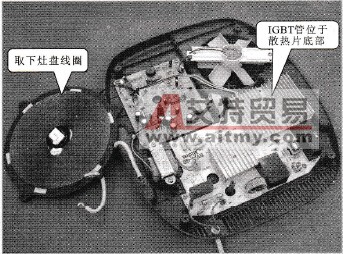

图8-61 取下灶盘线圈 ③取下灶盘线圈后,使用万用表检测电压比较器LM339-IC3C的⑧脚电压,由于⑧脚的电压为灶盘线圈+300 V电源供电侧的取样电压,因此经分压电阻器后,在⑧脚处应能检测到7V左右的电压,如图8-62所示。 ④使用同样的方法对LM339-IC3C⑨脚电压进行检测,由于⑨脚的电压值为灶盘线圈IGBT管C极侧的取样电压,正常时,经分压电阻器后,在⑨脚处能检测到0V左右的电压。

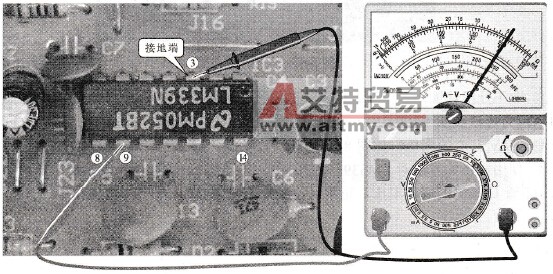

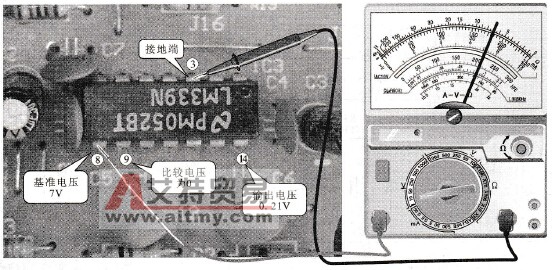

图8-62 用万用表检测LM339-IC3C⑧脚基准电压 ⑤若电压比较器的基准电压和比较电压均正常,则可通过检测其⑭脚的输出电压来判断电压比较器LM339-IC3C是否正常,正常情况下,可检测到0.21 V左右的电压值。 ⑥若测得的LM339-IC3C的基准电压和比较电压均正常,但输出电压不正常,则说明该电压比较器已损坏,需对其进行更换,若测得的基准电压或比较电压不正常,则说明该比较器⑧脚和⑨脚的外围器件出现了故障,需要依次对其进行检修,排除故障。 艾特贸易网特别提示: 检测电压比较器LM339时,除了使用电压检测法进行检测外,也可通过电阻值检测法和波形检测法进行检测,排除故障。 图8-63所示为检测电压比较器LM339-IC3C的⑧脚、⑨脚和⑭脚的电阻值。正常情况下,⑧脚电阻值约为9.4 kΩ,⑨脚电阻值约为4.5 kΩ、14脚电阻值约为5.4 kΩ。

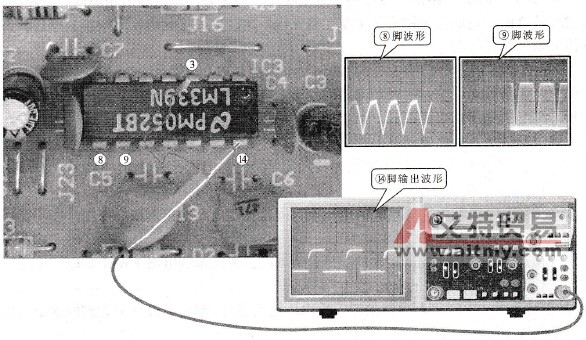

图8-63 电压比较器LM339-IC3C电阻值检测法 图8-64所示为使用示波器检测同步振荡电路中电压比较器LM339-IC3C的⑧脚、⑨脚和⑭脚的信号波形,正常工作的情况下,可检测到以下信号波形,通过该波形判断故障点。

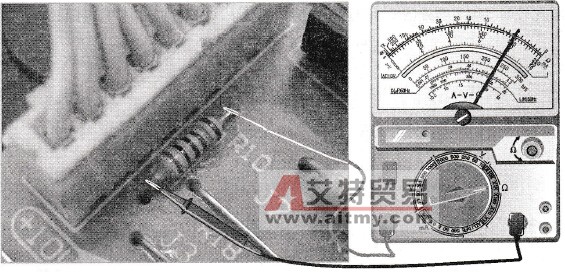

图8-64 电压比较器LM339-IC3C波形检测法 ⑦若通过上述检测方法判断出同步振荡电路中的电压比较器正常,而是由于外围元器件损坏所引起的故障,则需对该电路中的其他元器件进行检测,如图8-65所示,使用万用表检测电阻器R10是否正常。
图8-65 电阻器R10的检测 ⑧使用同样的方法对该电路中的其他器件进行检测,查找故障元件并对其进行更换,即可排除该电路故障。
