SANY0 1100W型吸尘器电路的工作原理

    该吸尘器的主要动力源是涡轮式抽气电动机，调整电动机的旋转速度可以控制吸尘器吸力的大小，其电路结构印制板图如图9-6所示。    该吸尘器电路的原理图如图9-7所示。从图可见，交流220 V电源经电源开关S为吸尘器电路供电，交流电源经双向晶闸管为驱动电动机提供电流，控制双向晶闸管VS的导通角（每个周期中的导通比例），就可以控制提供给驱动电动机的能量，从而达到控制驱动电动机速度的目的。双向晶闸管T2和T1极之间可以双向导通，这样便可通过交流信号。双向晶闸管导通的条件是T1和T2极之间有电压的情况下，触发极G有脉冲信号。
    图9-6    SANY0 1100W型吸尘器的电路结构印制板图

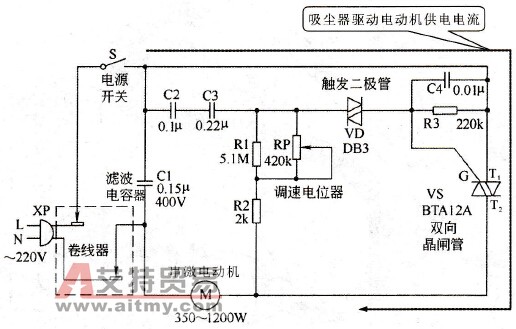

    图9-7    SANY0 1100W型吸尘器的电路原理图    当该电路中开关S接通后，交流电源经C2、C3和双向二极管VD会在双向晶闸管的G极形成触发脉冲，使双向晶闸管导通为驱动电动机供电。由于双向晶闸管接在交流供电电路中，触发脉冲的极性必须与交流电压的极性一致。因而每半个周期就需要有一个触发触发脉冲送给G极。触发脉冲的极性与交流供电的极性和相位如图9-8所示。

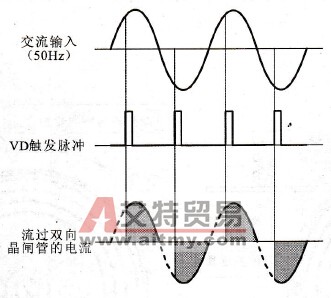

    图9-8    触发脉冲与导通电流的关系    从图可见，输入交流电压(220V 50 Hz)是连续的，而双向晶闸管的导通时间是断续的。如果导通周期长，则驱动电动机得到能量多，速度快，反之，则速度慢。控制导通周期的是电位器RP，调整RP的电阻值，可以调整双向二极管（触发二极管）的触发脉冲的相位，就可实现驱动电动机的速度控制。
