电磁灶PWM调制电路的检修技术方法

    PWM调制电路也是由电压比较器LM339和一些其他外围元器件构成，用于控制电磁灶加热火力的大小。该电路出现故障将导致电磁灶火力调整异常或输出功率低等故障现象，对其进行检修时，也应首先检测其主要元器件电压比较器，排除电压比较器故障后，再对其外围元器件进行检测。    ①如图8-66所示为美的MC-PSD16A电磁灶PWM调制电路，MCU智能控制电路送来的PWM信号送至PWM调制电路的⑤脚，与同步振荡电路送至④脚的锯齿波信号进行比较，由②脚输出功率调整的PWM信号，也可称之为IGBT驱动信号，再经脉冲功率放大电路进行放大，从而驱动IGBT管。    ②根据电路图纸在电磁灶电路板中找到需要检测的电压比较器LM339中IC3A的三个引脚，如图8-67所示。    ③LM339-IC3A的④脚接收的电压值为同步振荡电路输出端取样电压，在④脚处应检测到10V左右的电压，如图8-68所示。    ④LM339-IC3A的⑤脚接收的电压值为MCU智能调制电路PWM端取样电压，在⑤脚处应检测到0.3 V左右的电压。    ⑤若检测的PWM调制电路的输入端电压值均正常，则可通过检测②脚的输出电压是否正常来判断LM339-IC3A的好坏。    ⑥LM339-IC3A的②脚是PWM调制电路的输出脚，为脉冲功率放大电路提供经过功率调整后的PWM信号，使用万用表检测电压值，应有0V。    (7)若检测时不论如何设置火力，LM339-IC3A的②脚的电压值始终为0V，则可判断PWM调制电路中的电压比较器损坏，需要对其进行更换。    (8)若测得的LM339-IC3A的基准电压和比较电压均正常，但输出电压不正常，则说明该电压比较器已损坏，需对其进行更换，若测得的基准电压或比较电压不正常，则说明该比较器⑤脚及其外围器件出现了故障，需要依次对其进行检修，排除故障。    图8-66    美的MC-PSD16A型电磁灶PWM调制电路
    图8-67    电压比较器LM339中IC3A的三个引脚

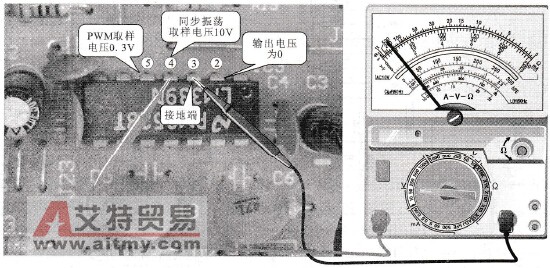

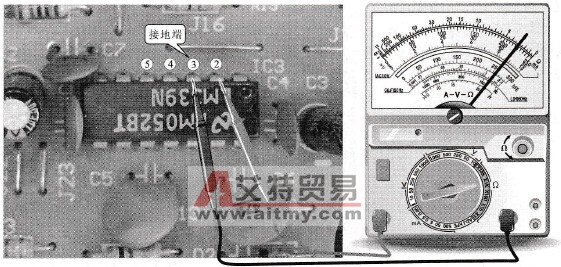

    图8-68    LM339-IC3A的④脚反相输入端电压的检测    艾特贸易网特别提示：    检测PWM调制电路是否正常时，除了使用万用表检测各引脚的电压值以外，还可以通过检测电阻值和波形进行判断。    使用万用表检测LM339-IC3A的各引脚电阻值，正常情况下②脚电阻值约为3 kΩ，④脚电阻值约为5.5 kΩ，⑤脚阻值约为7.4 kΩ，如图8-69所示。

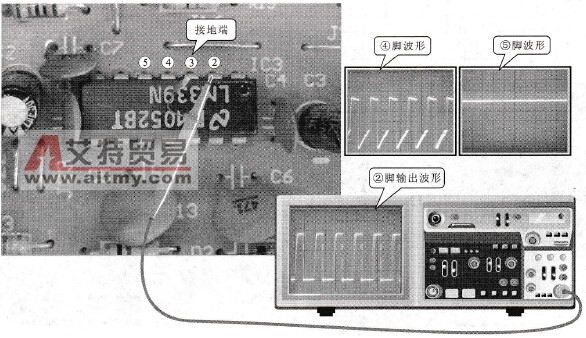

    图8-69    LM339-IC3A各引脚电阻值的检测方法    使用示波器检测LM339-IC3A的各引脚信号波形，正常情况下可检测到以下信号波形，如图8-70所示。
    图8-70    LM339-IC3A信号波形的检测方法
