电磁灶脉冲功率放大电路的检修技术方法

    电磁灶工作时，通过IGBT管导通、截止交替工作，形成高频振荡状态，而IGBT管的导通与截止是通过脉冲功率放大电路进行驱动控制的，当该电路出现故障时，将导致电磁灶出现不加热、击穿IGBT管或总处于加热状态等故障现象，对其进行检修时，首先检修该电路中的互补推挽式放大器或脉冲功率放大集成电路芯片，然后再对该电路的外围元器件进行检修。    ①图8-71所示为美的MC-PSD16A型电磁灶脉冲功率放大电路，TA8316S芯片的①脚接收PWM调制电路送来的经过功率调整的PWM信号，经过集成电路芯片内部放大处理后，由⑤脚和⑥脚输出，驱动IGBT管。
    图8-71    美的MC-PSD16A型电磁灶脉冲功率放大电路    ②为了防止IGBT管屡次被击穿，在检测时，应将炉盘线圈取下，此时，电路不会产生LC谐振，可防止IGBT管屡次击穿损坏，以便查找故障点。    ③从图8-71所示的电路图中可看出集成电路芯片TA8316S的②脚为脉冲功率放大电路的电源端，在该引脚处可检测到18 V左右的电压，如图8-72所示。若可以检测到18 V的供电电路，则能够确保脉冲功率放大电路正常运行，若不能检测到18 V的供电电压，则说明故障出现在电源电路。

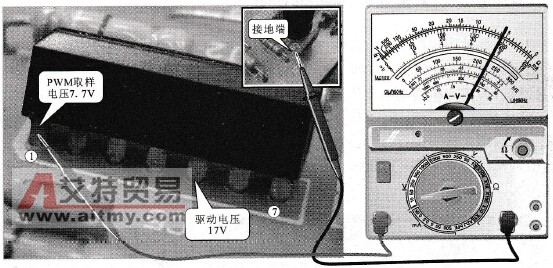

    图8-72    集成电路芯片TA8316S②脚电压的检测    ④集成电路芯片TA8316S的①脚接收PWM调制电路送来的信号，在该引脚处可检测到7.7 V左右的电压，如图8-73所示。若检测不到该电压，则说明故障可能出现在上一级电路中，如高压保护电路、PWM调制电路。
    图8-73    集成电路芯片TA8316S的①脚电压的检测    ⑤集成电路芯片TA8316S的⑤脚和⑥脚输出的为驱动信号，在该引脚处可检测到17 V左右的电压。若不能检测到该电压，则说明该集成电路芯片损坏，需要对其进行更换。    ⑥若检测的集成电路芯片正常，则应对该电路中的其他外围元器件进行检测，如图8-74所示，使用万用表对该电路中的电阻器进行检测。    ⑦按照上述检测方法依次对脉冲功率放大电路中的元器件进行检测，从而排除该电路故障。
    图8-74    检测电阻器
