吸尘器内部器件的工作原理

    (1)卷线器的结构    卷线器是吸尘器中用于收藏电源线的装置，其结构与卷尺相同，可以使吸尘器的结构更为紧凑，图9-10所示为卷线器工作原理图。    当抽出电源线时，由于螺旋弹簧的首尾都固定在摩擦轮中，所以电源线抽出的越多，螺旋弹簧的弹力会越来越紧，但是制动轮又阻碍了摩擦轮中螺旋弹簧的释放。此时卷线器中的电源线可以随意抽取。

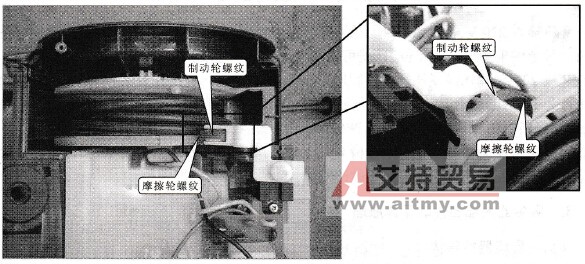

    图9-10    卷线器工作原理图    当不需要使用吸尘器的时候，电源线太长，很不方便。此时，可以按下制动杠杆，将制动轮与摩擦轮分离。没有了制动轮的阻碍，卷线器内部螺旋弹簧的弹力就会释放出来，并带动摩擦轮旋转。摩擦轮旋转电源线也就跟着一起收回到卷线器中。此时卷线器中的电源线已经缠绕到摩擦轮中。    制动轮之所以能够控制摩擦轮，是因为2个轮上都有辊纹，如图9-11所示。这些辊纹大大增加了摩擦力，能够使制动轮阻碍摩擦轮中螺旋弹簧的释放。
    图9-11    摩擦轮和制动轮的螺纹    (2)涡轮式抽气机的结构    涡轮式抽气机实际上就是一个带涡轮叶片的电动机，它是一种电动抽气装置，如图9-12所示。其中驱动电动机就是常见的单相交流感应电动机。涡轮式抽气机工作的时候，会带动周围的空气，沿着涡轮叶片的轴向运动再从排风口排出。
    图9-12    涡轮式抽气机工作原理
