龙馨电磁灶跳闸的故障检修技术方法

    龙馨电磁灶使用过程中，出现跳闸现象，再次通电后，电磁灶指示灯亮，操作按键有响应，但电磁灶不能实现加热工作。根据该故障现象分析，怀疑电磁灶的内部出现断路性故障，此时，应重点检测电磁灶的桥式整流堆和IGBT管等元器件是否损坏。    ①将电磁灶的外壳取下，发现熔断器已被烧坏，此时，应对该电磁灶的高压整流滤波电路和功率输出电路等进行检测，如图8-75所示，使用万用表检测桥式整流堆，正常情况下，直流输出端的正向有一固定值，反向电阻值为无穷大，而交流输入端的正反向电阻值均为无穷大。

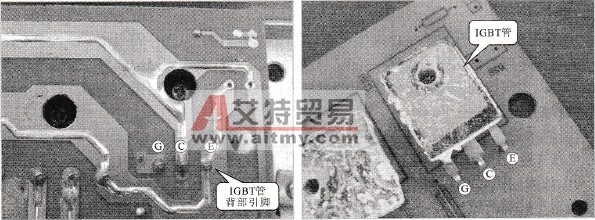

    图8-75    检测桥式整流堆的电阻值    ②经检测该桥式整流堆被击穿损坏，冈此，怀疑由桥式整流堆送出的DC 300V进入的功率输出电路中的IGBT管被击穿损坏。    ③将该电磁灶的IGBT管拆卸下来，发现IGBT管外部没有阻尼二极管，说明该电磁灶的阻尼二极管被集成在IGBT管的内部了，图8-76所示为待测的IGBT管的背部引脚及实物对照图。

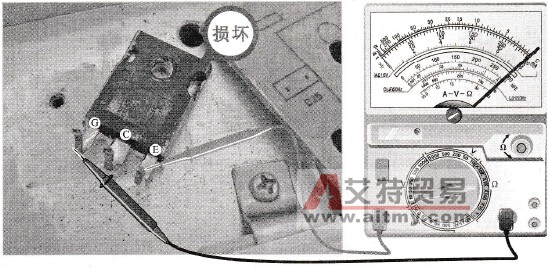

    图8-76    IGBT管的背部引脚及实物对照图    ④使用万用表检测IGBT管，正常情况下，集电极C与发射极E之间的正向电阻值为4.5 kΩ左右，反向电阻值为无穷大，其余各引脚之间的电阻值均为无穷大，如图8-77所示。
    图8-77    检测IGBT管的电阻值    ⑤经检测发现1GBT管也被击穿损坏，因此，需对IGBT管和桥式整流堆进行更换，更换后，开机试运行，故障排除。
