• 由可见光亮度传感器LX1970构成的测量白光亮度电

  传感器电路图

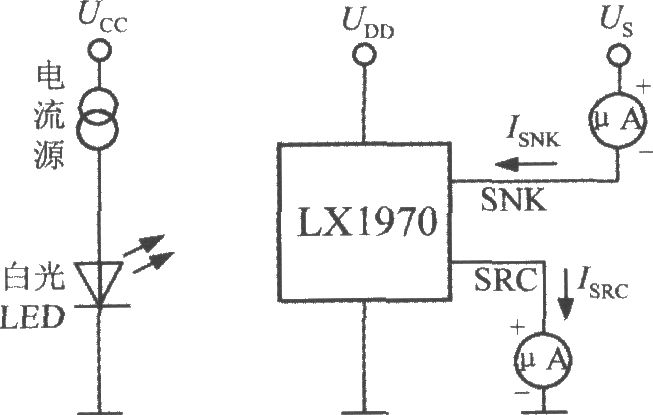

  如图所示由可见光亮度传感器LX1970构成的测量白光亮度电路为。由UCC、电流源和白光LED组成的光源发射出可见光，再由LX1970接收可见光并转换成电流信号。在SNK端、SRC端各串联一块微安...

  阅读更多

• 精密电流／电压转换器RCV420的典型应用电路

  传感器电路图

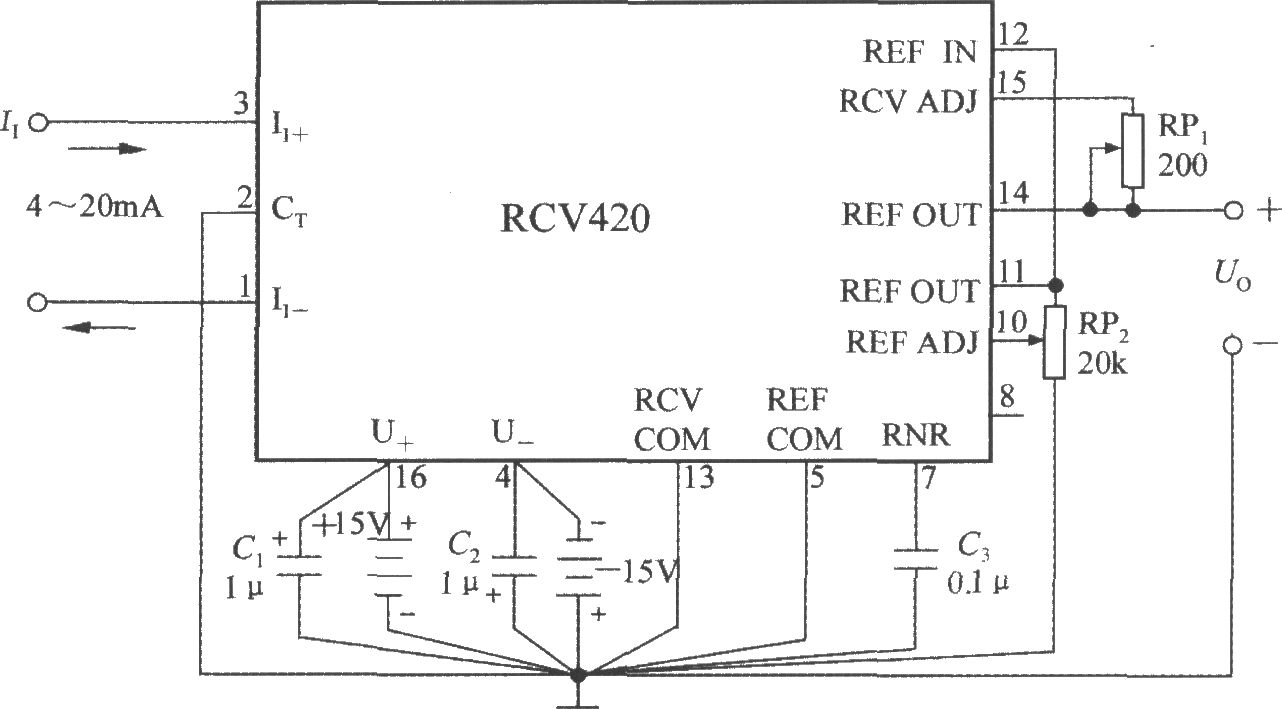

  RCV420的典型应用电路如图所示。它采用±15V(或±12V)双电源供电。C1和C2为正、负电源的退耦电容，需采用1μF钽电容并且在安装时要尽量靠近RCV420的电源引脚。CT端、RCV COM端和REF COM端必须...

  阅读更多

• 压力变送器的接口电路(宽带应变信号调理器1B3

  传感器电路图

  一种典型的压力变送器(例如Dynisco公司的800系列压力变送器)与1B31的接口电路如图所示。1B31输出稳定的 10V激励电压，压力变送器满量程输出电压为30mV。 设定1B31的增益为333．3倍，能使...

  阅读更多

• LCD背光源亮度自动控制电路(可见光亮度传感器

  传感器电路图

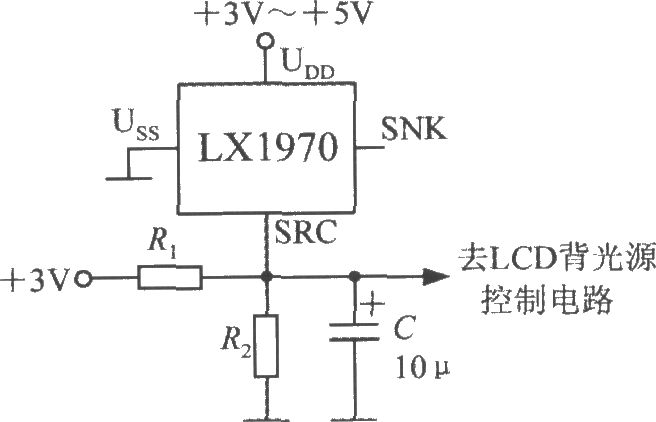

  当环境亮度明显变暗时，LX1970能自动开启LCD的背光源，使白色LED发光。亮度自动控制电路如图所示。利用电阻R1和R2可设定控制亮度的最小值与最大值。改变电容器C的容量可调整响应时...

  阅读更多

• 由精密电流变送器XTR115构成应变桥电流变送器电

  传感器电路图

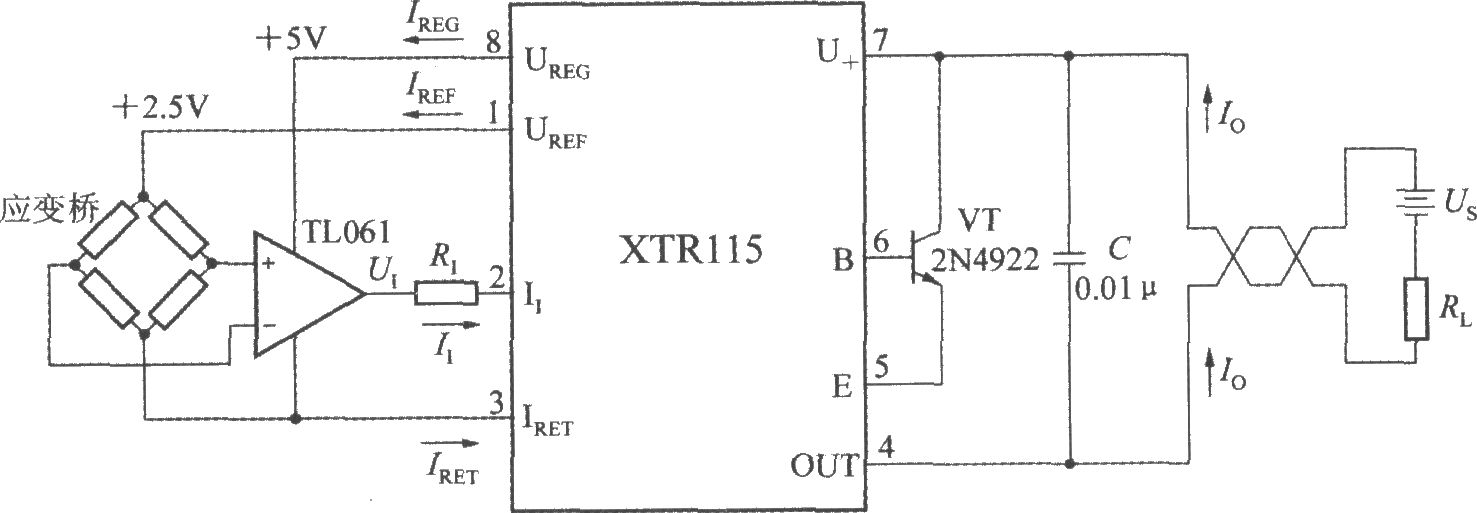

  由XTR115构成应变桥电流变送器的电路如图所示。将第3脚视为公共地，由第1脚给应变桥提供 2．5V的电源电压。前置放大器采用TL061型单运放(亦可采用OPA2277型双运放，仅用其中的一个运放...

  阅读更多

• 利用电阻来提高截止频率(宽带应变信号调理器

  传感器电路图

  通过三只外接电阻可使截止频率从1kHz提高到20kHz，以满足宽带应用的需要。电路如图所示。电阻值的计算公式如下： 式中，RSEL1～RSEL3的单位取kΩ。此外，还可以根据下表来直接选取电...

  阅读更多

• 由可见光亮度传感器LX1970构成的亮度调节电路

  传感器电路图

  亮度调节电路如图所示。只要改变PWM(脉宽调制)信号的占空比，即可调节背光源亮度以满足个人的需要。PWM信号的电压幅度为3．3V。...

  阅读更多

• 精密电流变送器XTR115的保护电路

  传感器电路图

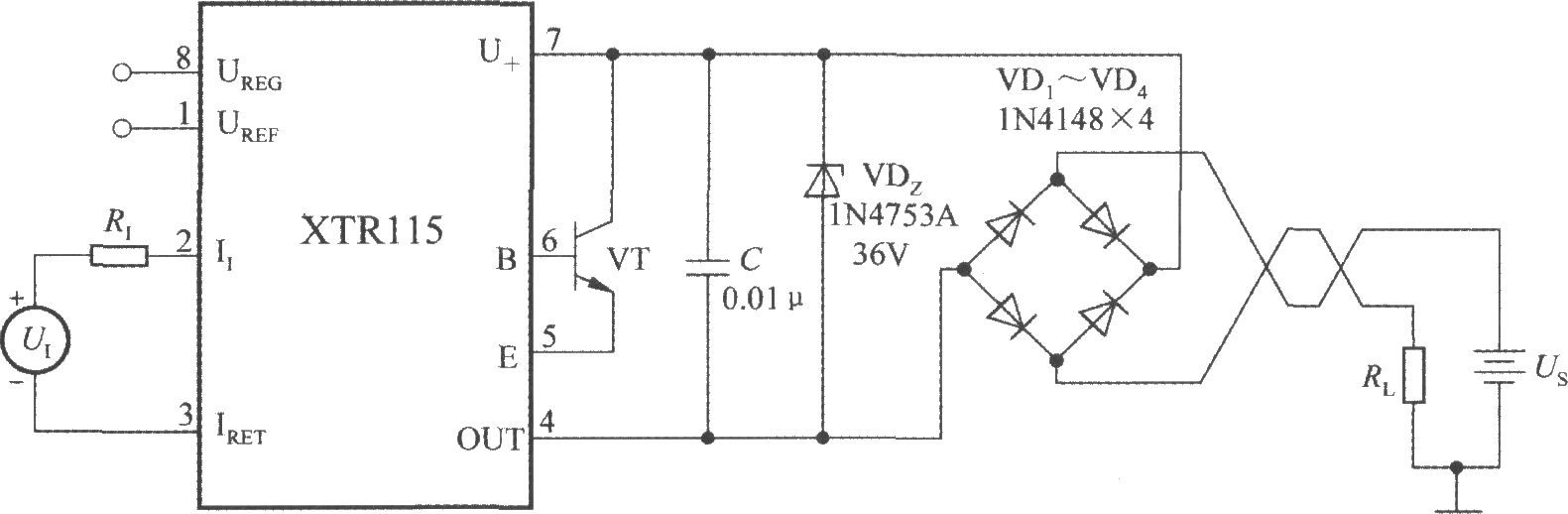

  保护电路应兼有反向电压保护与正向过压保护两种功能。XTR115的保护电路如图所示。反向电压保护电路由二极管整流桥VD1～VD4组成，可防止因将环路电源的极性接反而损坏芯片。整流二...

  阅读更多

• 由多功能传感信号调理器AD693与电阻应变片构成的

  传感器电路图

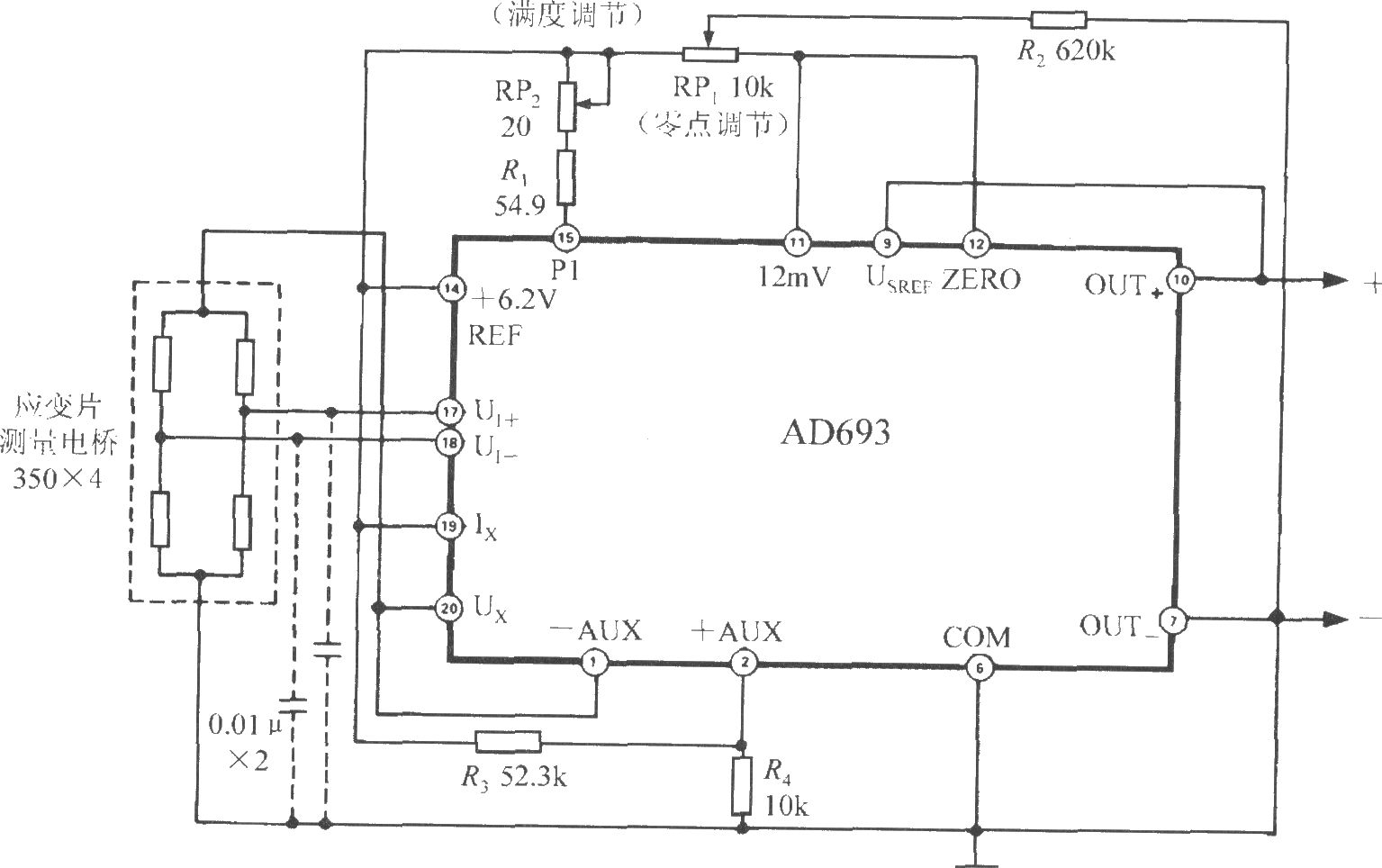

  AD693还可以配电阻应变片构成应变仪，用于测量应力，测量电路如图所示。测量电桥中包含4个350Ω的箔式应变片，其灵敏度为2mV/V。RP1和RP2分别为零点调节电位器和满度调节电位器。若用...

  阅读更多

• 由单片加速度传感器MMA1220D构成的加速度计电路

  传感器电路图

  如图所示为由单片加速度传感器MMA1220D构成的加速度计电路。C1为电源退耦电容。由R和C2构成低通滤波器，可滤除开关电容产生的噪声。从第4脚输入高电平时将芯片复位。...

  阅读更多
