中望CAD如何画相贯线

CAD如何画相贯线

相贯线有许多中画法，那么有什么简单的方法画相贯线呢？小编接下来介绍一种简单的画法，有需要的朋友可以参考下。

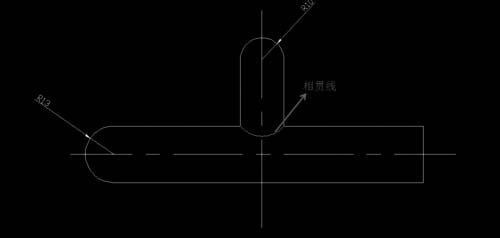

1、以“一个半径为10和一个半径为13的流道相交”为例子进行说明

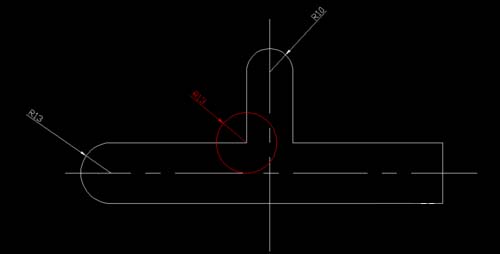

2、首先，以大圆的半径为半径（即13），再以小径与大径相交的左侧的交点为圆心画一个圆

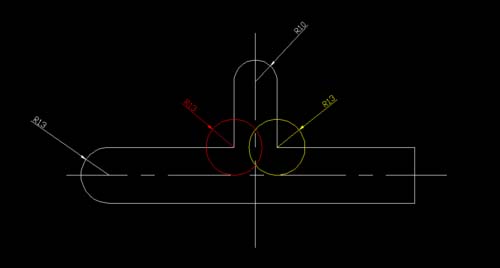

3、接着，以大圆的半径为半径（即13），以小径与大径相交的右侧的交点为圆心再画一个圆

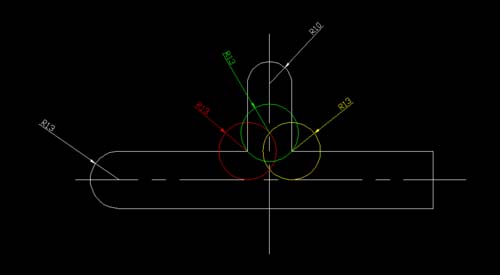

4、然后，再以上面画的两个圆的交点为圆心，以大圆的半径为半径（即13）画第三个圆，如图绿色圆。

5、最后，将多余的线删除或修剪掉，留下如图所示的绿色的圆弧线，即为相贯线
