中望CAD中怎么把两份搭接的图纸拼接成一张

CAD中怎么把两份搭接的图纸拼接成一张

CAD中把两份搭接的图纸拼接成一张图纸需要用到对齐命令“al”，通过这个命令，再通过搭接部分，可实现图纸的拼接。简单步骤如下：

1、  如图所示，有两个分割开的图形，其中箭头所指是同一条边。

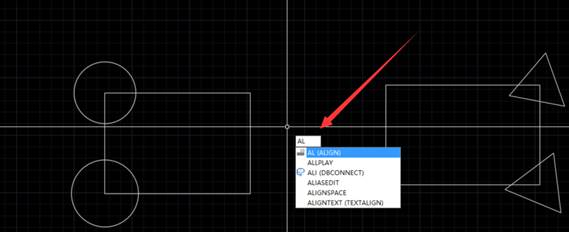

2、  输入对齐命令“al”，回车。

3、  全选对象，选中后回车。

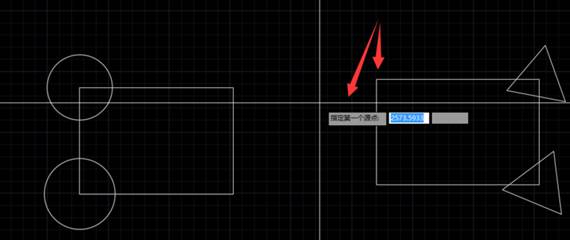

4、  指定第一个源点。

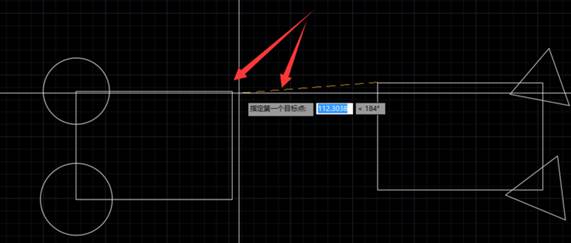

5、  指定第一个目标点。

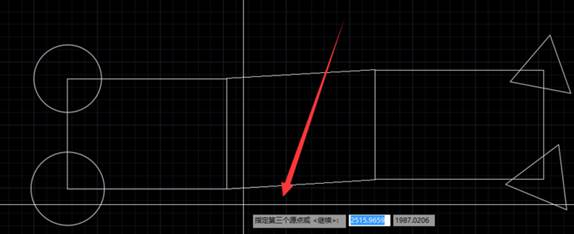

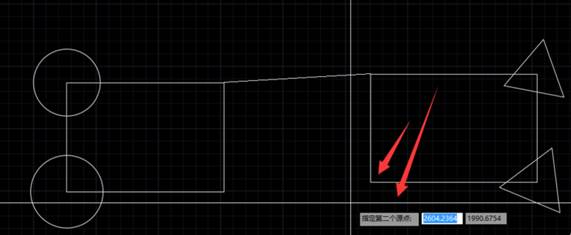

6、  指定第二个源点。

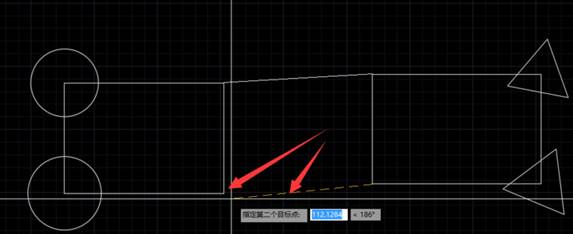

7、  指定第二个目标点。

8、  回车。

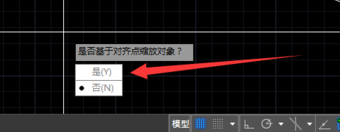

9、  提示“是否基于对齐点缩放对象”，选择“y”。

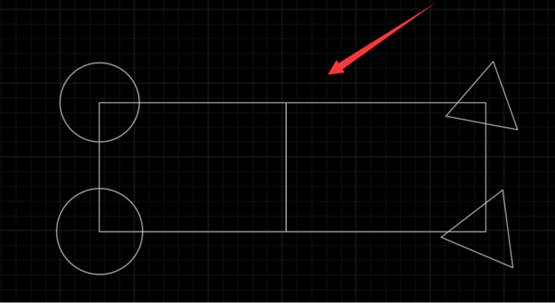

10、 完成拼接，结果如下图。
