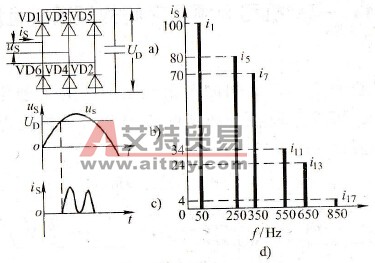

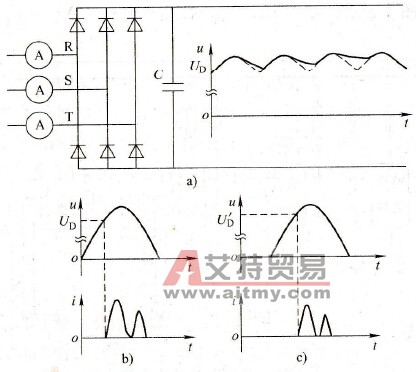

变频器在轻载时，三相输入电流容易不平衡，这是正常的。 变频器输入的三相电压经全波整流后的电压波形如图 1-20a 所示。 图 1-20 变频器的输入侧 a) 全波整流后的电压波形 b ）第 1...
阅读更多

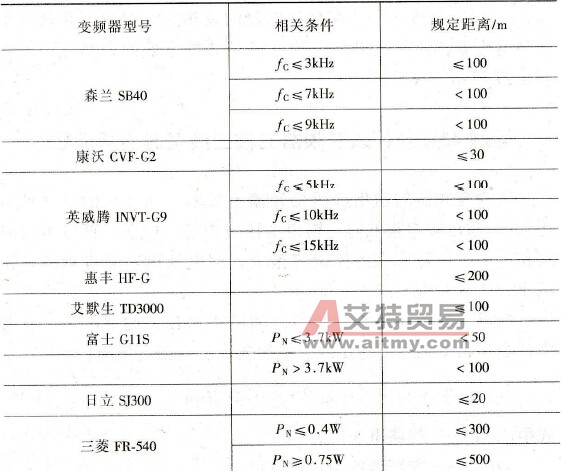

由于变频器的输出电压是高压脉冲系列，其频率等于载波频率，峰值等于直流回路电压 (513V) ，当变频器和电动机之间的连接线很长时，导线的分布电感和线间分布电容的作用将不可忽...
阅读更多

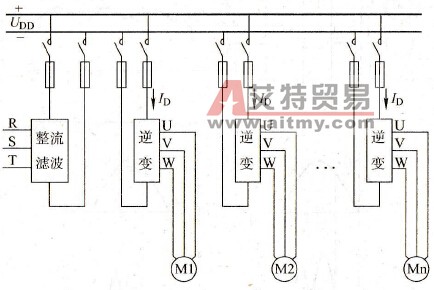

当同一台机器中有多台变频器时，最好采用共直流母线的方案，如图 1-21 所示。 图 1-21 多个逆变器共母线 在这种情况下，首先须根据电动机的额定功率求出直流电流。 (1-11) 式中 PDN-...
阅读更多

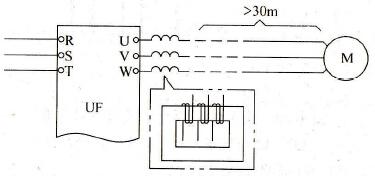

当电动机和变频器之间的距离较远时，为了避免电动机的不正常运行，可以采取在变频器的输出侧接入输出电抗器的方法，如图 1-28 所示。 图 1-28 接入输出电抗器 如电动机的容量较小...
阅读更多

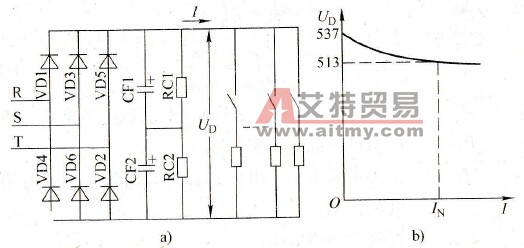

1 ．整流电路的外特性 。 整流滤波电路相当于直流电源。当负载电流等于 0A 时，滤波电容器上的电压等于电源电压的峰值，如电源电压为 380V ，则峰值等于 537V ；而当负载电流等于额...
阅读更多
变频器输入侧的功率因数是较低的，但并不是由于 cos φ的原因。说明如下： 1 ．变频器输入电流波形如前述，“交 - 直 - 交、电压型”变频器的输入侧是整流和滤波电路。显然，只有当...
阅读更多

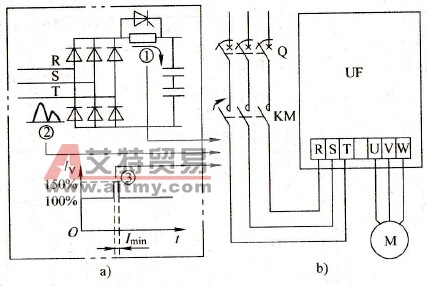

1 ．空气断路器的作用 (1) 隔离作用。当变频器长时间不用，或需要进行维修时，可通过空气断路器的切断，使变频器与电源隔离； (2) 保护作用。空气断路器具有过电流和欠电压等保护...
阅读更多

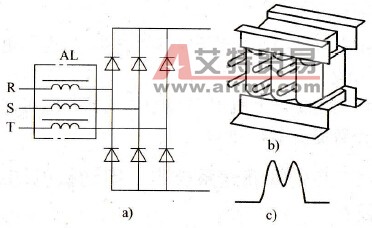

过去，在正弦电流的网络里，人们习惯于通过并联电容器来改善功率因数。这是因为，在正弦电流网络里，功率因数低的原因只有位移因数这一个方面，不存在畸变因数的问题 (v=1) 。所...
阅读更多
这个问题要从两个方面来说明： 1 ．调速系统的功率因数不受电动机影响 因为变频器内部，有一个直流环节，把输入侧和输出侧隔开了。所以，电动机功率因数的好坏，对输入侧是毫无...
阅读更多

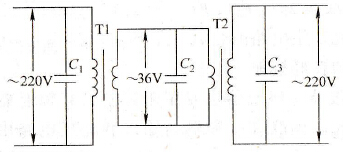

可以购买两台降压变压器，高压侧的额定电压应与受干扰设备控制电路所要求的电压相符；低压侧的电压不限，但两台变压器必须相同。 如图 1-41 所示，将两台变压器 T1 、 T2 的低压侧...
阅读更多
