变频器制动单元的基本框图
来源：艾特贸易2017-09-21
简介基准电压：与直流电压的上限值对应的比较电压，用 UA 表示。 采样电压：与直流电压的实际值对应的电压，用 US 表示。 工作原理：如 USUA ，说明直流电压太高，应使 VB 导通，进行放
基准电压：与直流电压的上限值对应的比较电压，用UA表示。
采样电压：与直流电压的实际值对应的电压，用US表示。
工作原理：如US>UA，说明直流电压太高，应使VB导通，进行放电。
如US<UA，说明直流电压不高，应使VB截止，停止放电。

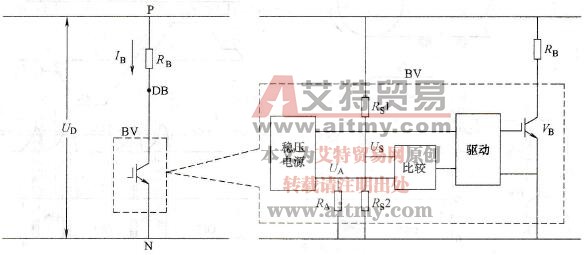

图4-23 制动单元框图
