变频器的过电流保护技术方法之一
来源：艾特贸易2017-08-13
简介电流取样：从直流电路中的两个 30m Ω电阻上取出。 保护原理：正常运行时， 30m Ω电阻上的压降不足以便光耦合器的二极管导通，晶体管处于截止状态，无输出信号。 当电流超过上限值
电流取样：从直流电路中的两个30mΩ电阻上取出。
保护原理：正常运行时，30mΩ电阻上的压降不足以便光耦合器的二极管导通，晶体管处于截止状态，无输出信号。
当电流超过上限值时，30mΩ电阻上的压降足以使光耦合器的二极管导通，晶体管就有电流，输出端就有信号输出。

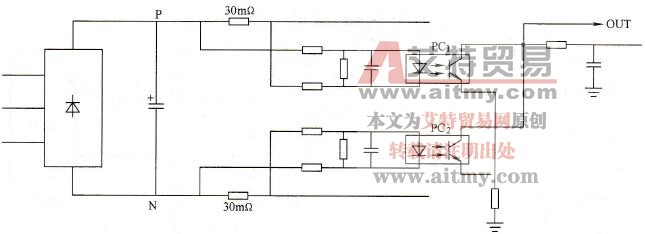

图8-40 过电流保护方法之一
