变频器怎样找到需要预置的功能码

    寻找功能码是进行功能预置的关键步骤。由于各种变频器对功能码的安排很不相同，故寻找功能码的步骤也不尽相同。但归纳起来，大致可以分为三类：

   (1)连续编码型。寻找功能码的步骤与上述三菱FR-A540系列变频器大同小异。

   (2)分区编码型。以康沃CVF变频器为例，寻找方法如图2-3所示：

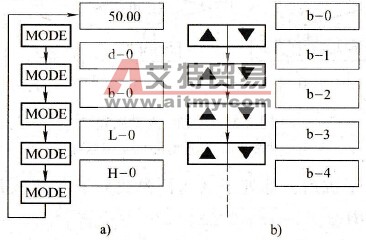

    图2-3    康沃CVF变频器寻找功能码

   a)找出功能区b）找出功能码

   1)找出功能区。如图a所示，连续按键，切换顺序如下：

    运行模式（显示屏显示输出频率）

    →→显示内容切换模式

    →→基本功能区

    →→中级功能区

    →→高级功能区

    →→返回运行模式。

   2)找出功能码。通过键和键寻找，如图b所示。

   (3)分层编码型。典型例子是明电VT230S系列变频器，寻找方法如图2-4所示：

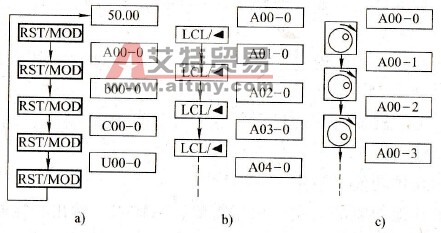

    图2-4    明电VT230S变频器寻找功能码

   a)找出功能区b）找出主功能c）找出子功能

   1)找出功能区如图a所示，连续按键，切换顺序如下：

    运行模式

    →→A功能区

    →→b功能区

    →→C功能区

    →→U功能区

    →→返回运行模式。

   2)找出主功能。连续按键，切换顺序如图b所示：

   A01-0→→A02-0→→A03-0→→A04-0…

   3)找出子功能。旋转匡键，切换顺序如图c所示：

   A00-0→→A00-1→→A00-2→→A00-3→→A00-4…
