A700变频器多功能输出端子操作

    对于变频器运行的各种状态，都可以通过多功能端子进行输出，包括继电器触点或集电极开路输出两种，电平则分为正逻辑和负逻辑。    这里简单介绍其中两种最常用功能。    1．变频器运行准备信号和运行信号    以最常用的V/f控制为例，RY和RY2表示变频器运行准备信号，RUN、RUN2和RUN3表示运行信号。表2.12所示为变频器状态与输出信号的逻辑关系。    表2. 12    变频器状态与输出信号的逻辑关系

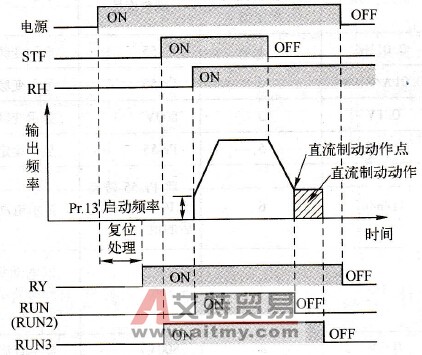

    图2. 41所示确切地描述了这几种信号之间的电平逻辑。
    图2. 41    电平逻辑    2．异常信号输出    变频器在报警停止后输出ALM、ALM2信号，其中ALM2信号在发生报警后的复位期间也保持ON状态（如图2.42所示）。
    图2. 42    异常信号输出
