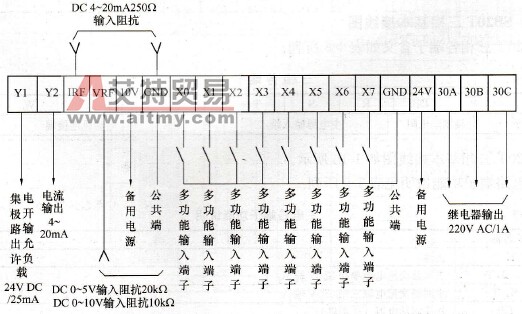

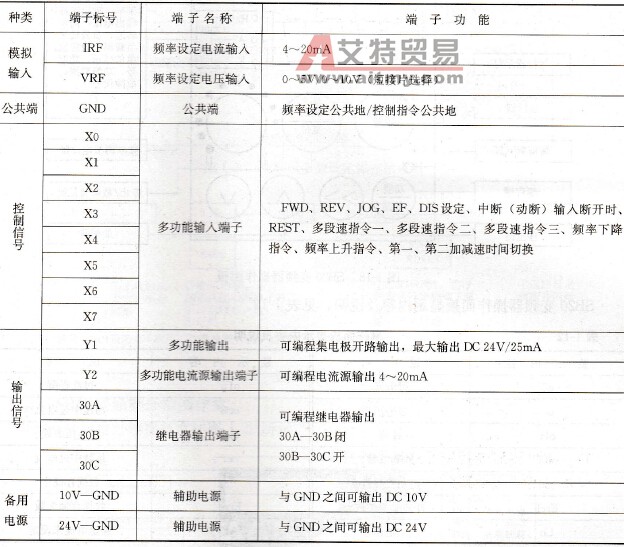

您现在的位置是：首页 > 变频技术 > 变频技术 SB20变频器控制回路端子接线图 来源：艾特贸易2017-06-04 简介SB20变频器控制回路端子接线如图1-17所示。 图1-17SB20变频器控制回路端子接线图 控制回路端子功能说明见表1-10。 表1-10控制回路端子功能说明 SB20变频器控制回路端子接线如图1-17所示。 图1-17 SB20变频器控制回路端子接线图 控制回路端子功能说明见表1-10。 表1-10 控制回路端子功能说明 相关文章 小型货物升降机系统控制要求 货物升降机控制系统的组成及工作原理 变频器在输送机等搬运机械中的应用 变频器优势提高质量 变频器其他效果 控制电路端子电气安装注意事项 点击排行 三菱FR-A700系列变频器的接线图及端子" 变频器变频和工频切换的控制电路举" 西门子MICROMASTER 430变频器调试中功能" 康沃变频器显示“ER02”、“ER05”故障" 变频器变频和工频切换控制的要点" P197G V4普传系列变频器调试有哪些操作" 三菱FR-A540型变频器的总接线图及端子" SINAMICS G120变频器的PROFINET通信中P" 本栏推荐 18. 5kW及以上功率等级的SB80A/B变频器基 变频调速节能技术中轴功率的节能效 变频器直流电抗器连接端子(P1、P(+) 卷绕机械有些什么特点？ 电动机连续运转时所需的变频器容量 根据电动机的型式选择变频器容量（ 变频调速节能技术中多余电能反馈给 脉冲调制型变频简介 变频器的控制方式 不均匀负载变频器选择技术方法
来源：艾特贸易2017-06-04
图1-17 SB20变频器控制回路端子接线图 控制回路端子功能说明见表1-10。 表1-10 控制回路端子功能说明
