FX系列PLC的置位与复位指令(SET、RST)

    ·SET( Set)：置位指令，操作保持指令；

    ·RST( Reset)：复位指令，操作复位指令。

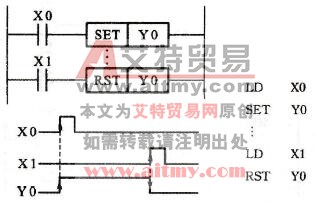

   SET、RST指令的使用如图4-11所示。

    图4-11    SET、RST指令的使用

    图中的X0触点闭合，Y0得电，处于保持的状态，即使X0再断开对Y0也无影响，Y0得电的状态一直保持到X1触点闭合，复位信号RST到来。

   RST指令还可以用于使数据寄存器D、变址寄存器V、Z的内容清零。使计数定时器T246~T255的当前值以及触点复位。使计数器C的输出触点复位及当前值清零。
