台达DVP-PLC延时On/Off程序设计范例

    【控制要求】

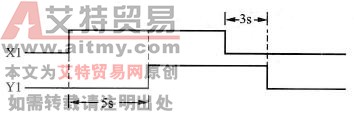

    开关由Off→On动作时，5s后指示灯才被点亮；开关由On→Off动作时，3s后指示灯才熄灭。控制要求如图3-5所示。

    图3-5    控制要求

    【元件说明】

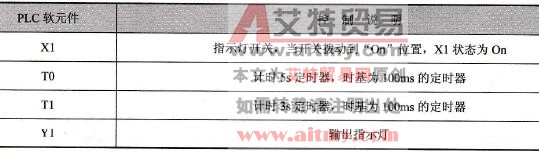

    元件说明见表3-3。

    表3-3    元件说明

    【控制程序】

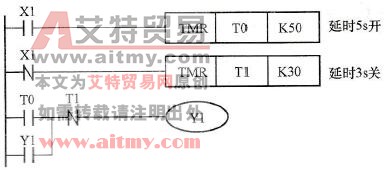

    控制程序如图3-6所示。

    图3-6    控制程序

    【程序说明】

   (1)当X1=On时，T0定时器开始执行计时，当T0计时到达预设值5s时，T0=On，其动合触点导通。而T1定时器不计时，其动断触点始终为导通状态。开关由Off→On动作5s后，T0的动合触点导通，T1的动断触点也导通，Y1→On并自保，指示灯被点亮。

   (2)当X1=Off时，T1定时器开始执行计时，当T1计时到达预设值3s时，T1=On，其动断触点闭合。而T0定时器不计时，其动合触点始终为关断状态。开关由On→Off动作3s后，T0的动合触点关断，T1的动断触点也关断，Y1=Off，指示灯熄灭。
