如何在WinCC中生成指示灯

    (1)双击WinCC桌面图标，打开或新建一个项目，在左侧的树形目录下双击“图形编辑器”，如图9-13所示。

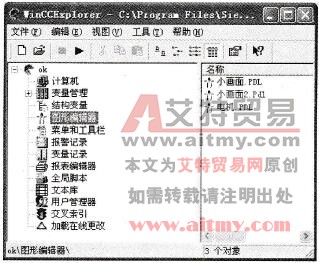

    图9-13    WinCC主界面

   (2)打开图形编辑器后，由于WinCC图库里没有自带指示灯图标，所以可以自己动手制作一个简易的指示灯。单击右侧的“对象选项板”，选择“标准对象”→“网”，然后在编辑区域画出一个小圆，用以表示指示灯。

   (3)指示灯有亮、灭两种状态，需要一个二进制变量表示。所以回到主界面，在左侧属性目录下单击“变量管理”→“内部变量”，如图9-14所示。

    图9-14    WinCC的变量管理界面

   (4)右侧窗口即显示当前的内部变量或变量组，在右侧窗口任意空白处单击右键，选择“新建变量”，变量名称可任意填写与系统变量不相冲突的名称，如图9-15所示，数据类型选择“二进制变量”。

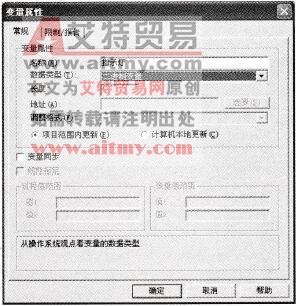

    图9-15    新建变量

   (5)确定后可在变量窗口中看到新建变量。然后凹到图形编辑器界面，双击或右键单击圆，选择“属性”，弹出所画圆的属性对话框，如图9-16所示，单击左侧树形目录下的“颜色”，打开颜色属性设置框，单击“静态”列下的“线条颜色”和“背景颜色”选择小框，都改为红色。

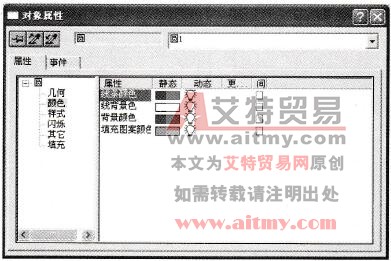

    图9-16    新建变量的属性

   (6)由于目标是希望二进制变量“指示灯”为1时，小圆变绿色；为0则变红色，即表示灯的亮灭。所以需要建立颜色与变量的连接。在对象属性对话框的颜色框中（见图9-16），在“动态”列下，右键单击背景颜色，选择“动态值范围”对话框，如图9-17所示。

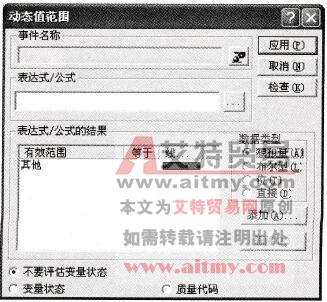

    图9-17    “动态值范围”对话框

   (7)单击“表达式/公式”小框中的图标，选择“变量”，弹出变量选择窗口，单击选择变量“指示灯”；在“表达式/公式的结果”框中，数据类型选择“布尔型”，双击“线条颜色”列下“是/真”行中的颜色选择小块，选择绿色，如图9-18所示。

   (8)单击“应用”按钮，同理设置线条颜色的连接，最后可看到对象属性对话框中的小灯泡变成两道红闪电，表示与变量已相互关联，如图9-19所示。关闭对象属性对话框，即完成了指示灯的制作，当变量“指示灯”为1时，小圆变为绿色，表示灯亮；为0时，小圆变为红色，表示灯灭。

    图9-18    设置颜色与变量的关系

    图9-19    变量相互关联
