基于CPU 315-2PN/DP的PROFINET通信的网络结构

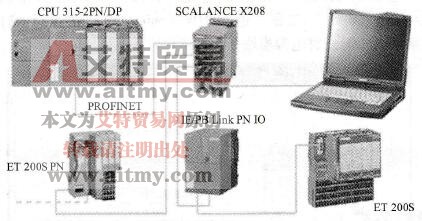

    网络结构如图8-29所示，CPU 315 -2PN/DP是PROFINET控制器，以太网上有两个PROFINET IO设备：

    图8-29    系统硬件与接线

   1)一台ET 200S PN，其接口模块为IM 151 -3PN。IM 151 -3PN需要配MMC卡，没有DIP开关，用STEP 7设置和下载站地址。

   2)一块连接以太网和PROFIBUS的IE/PB link（IE/PB链接器），它作为PROFINET IO代理服务器( Proxy)，同时又是DP主站。DP网络上的DP从站为ET 200S，接口模块的订货号为IM 151 -1AA04 - 0AB0，电源模块和I/O模块的详细信息见图8-30。IM 151 -1不需要配MMC卡，用模块上的DIP开关设置从站地址。

   CPU 315 - 2PN/DP的集成PN口、ET 200S PN、IE/PB link和笔记本电脑通过RJ - 45连接器和以太网线，连接到工业网络管理型交换机SCALANCE X208上（见图8-29）。

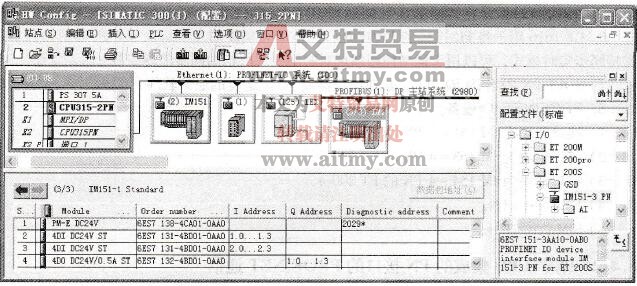

    图8-30    硬件与网络组态
