PROFIBUS-PA拓扑结构

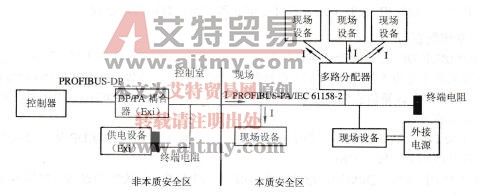

PROFIBUS-PA的网络拓扑结构可以有多种形式，可以实现树形、总线型或其组合结构，如图6-39所示为树形结构。树形结构是典型的现场安装技术，多路分配器负责连接现场设备与主干总线，所有连接在现场总线上的设备通过多路分配器进行并行切换。



图6-39  树形结构的PROFIBUS-PA

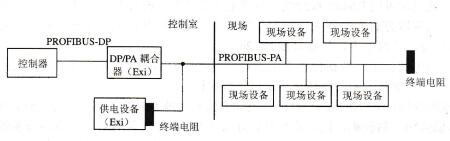

图6-40为总线型结构。总线型结构提供了与供电电路安装类似的沿现场总线电缆的连接点，现场总线电缆可通过现场设备连接成回路，其分支线也可连接一个或多个现场设备。



图6-40  总线型结构的PROFIBUS-PA

树形与总线型的组合结构，如图6-41所示。



图6-41树形与总线型的组合结构

    基于IEC1158-2传输技术总线段与基于RS-485传输技术总线段可以通过DP/PA耦合器或连接器相连，耦合器使RS-485信号和IEC1158-2信号相适配。电源设备经总线为现场设备供电，这种供电方式可以限制EC1158-2总线段上的电流和电压。

如果需要外接电源设备，则需设置适当的隔离装置，将总线供电设备与外接电源设备连接在本质安全总线上，如图6-41所示。

    为了增加系统的可靠性，可以设计冗余的总线段。利用总线中继器可以扩展总线站数，

总站数最多126个，中继器最多4台。
