PROFIBUS-DP组态发送数据的从站

    单击从站头Send_Slave，在右视窗中双击Hardware图标，进入硬件配置窗口。打开硬件目录，按硬件安装顺序依次插入机架Rail、电源PS307 SA、CPU315-2DP(6ES7315-2AG10-OABO)、8DI/8DO×DC24V (6ES7 323-LbhOl-OAAO)等。

插入CPU时会同时弹出PROFIBUS接口组态窗口，如图6-68所示。单击“New”按钮新建PROFIBUS网络，将站地址设为3。单击“Properties”按钮组态网络属性，选择NetworkSettings选项卡进行网络参数设置，波特率设为1.5Mb/s，行规设为DP。最后单击“OK”按钮确认。



图6-68设置从站网络属性

    选中新建立的PROFIBUS网络，然后单击“Properties”按钮进入DP属性对话框，选择Operating Mode选项卡，激活DP Slave操作模式。

    在DP属性设置对话框中，选择Configuration选项卡，打开I/O通信接口区属性设置窗口，单击“New”按钮新建数据交换映射区，选择Input和Output区，设定地址和通信字节长度，数据一致性设置为All。

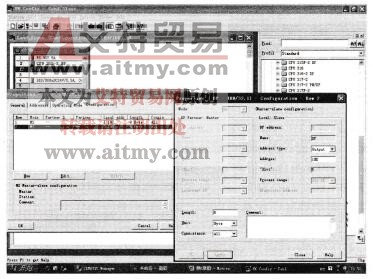

    本例在发送数据的从站（3号从站）中以MS模式建立了两个数据区：IB100～IB107、QB100～QB107，每个数据区的长度均为8个字节，如图6-69所示。

最后单击编译按钮，对组态数据编译保存。



图6-69建立数据交换区

    按照上述方法组态主站：CPU选用CPU314C-2DP，将PROFIBUS地址设为2，波特率设为1.5Mb/s，行规设为DP。在DP属性设置对话框中，切换到Operating Mode选项卡，选择DP Master操作模式。
