STEP7编辑FC1

来源:艾特贸易2017-11-10

简介和前面一样,可以采用梯形图、语句表、功能图 3 种办法来编程。下面先介绍梯形图方法。 先打开 LAD/STL/FBD 编程窗口,设计出变量声明表 ( 与功能框不同的是无静态参数 Stat) ,此时的


    和前面一样,可以采用梯形图、语句表、功能图3种办法来编程。下面先介绍梯形图方法。

    先打开LAD/STL/FBD编程窗口,设计出变量声明表(与功能框不同的是无静态参数Stat),此时的界面如图5-39所示。

接着在编程元素目录中找到断开延时定时器S OFFDT,插入到当前程序中。在功能框的S端插入一个动合触点,标记符号地址# Engine_On。然后在Q输出端插入一个线圈并标记符号地址# Fan_On。在TV端设置延时时间S5T#5S。在功能框上方的问号处输入#Timer_Function。此时定时器的梯形图编程如图5-40所示,存盘后关闭编程窗口。

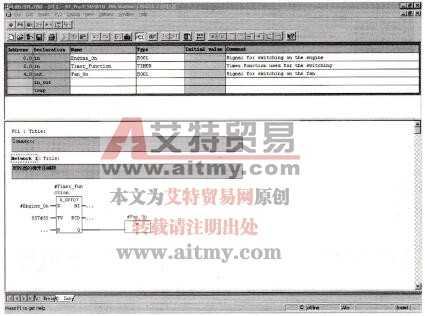

 图5-39定时器变量声明表

5-39定时器变量声明表

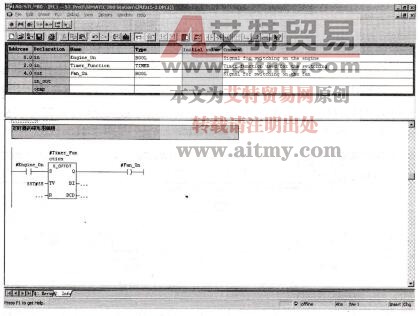

 图5-40定时器的梯形图编程

5-40定时器的梯形图编程

用语句表编写同样功能的程序如下。

A#Engine_On

LS5T#5S

SF #Timer_Function

A#Timer_Function

=   # Fan_On

用功能块图方法编程,程序如图5-41所示,它与梯形图编程是相似的。

 图5-41 定时器的功能块图编程

5-41  定时器的功能块图编程
