STEP7在OB1中用梯形图编辑器调用FC

    对功能块FC1的调用与对功能块FB的调用方式相同，为在OB1中用汽油发动机或柴油发动机的相应地址给功能块FC1的所有参数赋值，要对这些地址在符号表中进行定义。

首先打开081的LAD/STL/FBD编程窗口，用菜单命令Options打开符号表Symbol Table，在符号表的底部添加如图5-42所示的符号地址。



图5-42在符号表中添加符号地址

    然后在LAD编程窗口，从编程元件目录中查找到FC1，插到一个新程序段中；在Engine_On之前插入一个动合触点，标记符号地址PE_On；在Fan_On端标记符号地址PE_Fan_On，在功能框中的问号处插入符号名Fan。OB1对FC1的调用和使用汽油发动机地址的梯形图如图5-43所示。

用同样的方法，可完成OB1对FC1的调用和使用柴油发动机地址的梯形图，存盘后关闭编程窗口。



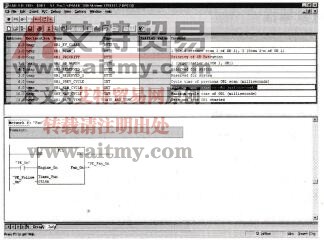

图5-43 081对FC1的调用和使用汽油发动机地址的梯形图
