STEP7对FB10的编程

  首先填写变量声明表，要将FB1作为FB10的一个“局域背景(Localinstance)”调用，需要在FB10的变量声明表中为FB1的调用声明不同名字的静态变量，数据类型为FBl(”Engine”)。打开FB10的LAD/STL/FBD编程窗口，填写FB10的变量声明表，如图5-46所示。



图5-46 FB10的变量声明表

    在变量声明后，用梯形图对FB10编程。所声明的局域背景将出现在编程元件窗口的Mutiple Instance F。接着按下述步骤操作。

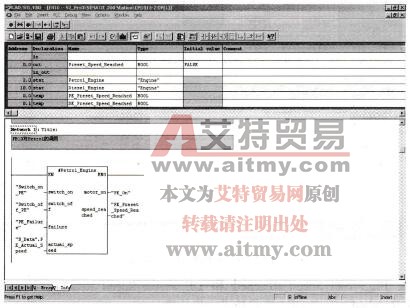

①在第一个程序段中插入多种背景块“PetroI_Engine”，插入动合触点并标记符号地址，即可完成FB10对Petrol的调用，如图5-47所示。



图5-47 FB10对Petrol的调用

    发动机的“Actual Speed（实际速度）”来自一个共享数据块，通用的地址赋值关系为：”Data_Block".Addres，例如：”S_Data”.PEActuaLSpeed。

②用同样方法完成FB10对Diesel的调用，如图5-48所示。



图5-48 FB10对Diesel的调用

③插入一个新的程序段，完成对发动机的速度监控，监控程序（片断）如图5-49所示。



图5-49监控发动机的速度

    暂时变量PE_Preset_Speed_Reached和DE_Preset_Speed_Reached被提供给输出参数Preset_Speed_Reached，它在OB1中将被进一步处理。

    ④存盘后关闭FB10。
