SIMATIC管理器

   SIMATIC管理器是STEP 7的窗口，是用于S7-300/400PLC项目组态、编程和管理的基本应用程序。在SIMATlC管理器中可进行项目设置、配置硬件并为其分配参数、组态硬件网络、程序块、对程序进行调试（离线方式或在线方式）等操作，操作过程中所用到的各种STEP7工具，会自动在SIMATIC管理器环境下启动。

STEP 7安装完成后，通过Windows的“开始”-SIMATIC- SIMATIC Manager菜单命令，或者双击桌面上图标    启动SIMATIC管理器。SIMATIC管理器运行界面如图5-14所示。



图5-14 SIMATIC管理器

    在SIMATIC管理器界面内可以同时打开多个项目，所打开的每个项目均用一个项目窗口进行管理。项目窗口类似于Windows的资源管理器，分为左右两个视窗，左边为项目结构视窗，显示项目的层次结构；右边为项目对象视窗，显示左侧项目结构对应项的内容。在右视图内双击对象图标可立即启动与对象相关联的编辑工具或属性窗口。

PG/PC接口设置。PG/PC接口(PG/PC Interface)是PG/PC与PLC之间进行通信连接的接口。在STEP 7环境下PG/PC可支持多种类型的接口，每种接口都需要进行相应的参数设置（如通信波特率等）。因此，要实现PG/PC与PLC设备之间的通信连接，必须正确设置PG/PC接口参数。

   STEP7安装过程中，会提示用户设置PG/PC接口的参数，如图5-9所示。在安装完成后，还可以通过以下几种方式打开图5-15所示PG/PC接口参数设置对话框。

    ①在Windows环境下，执行菜单命令“开始”一SIMATIC—STEP7一Setting the PG/PCInterface：

    ②在Windows的控制面板内，双击Set PG/PC Interface图标   设置PG-PC接口；

    ③在SIMATIC管理器窗口内，执行菜单命令Option—Set PG/PCInterface。

图5-15与图5-9的区别在于：图5-15内的AccessPoint of the Application区域为不可选择项。在Interface ParameterAssignment区域列出了已经安装的接口，选择其中一个接口，然后单击“Properties”按钮，则弹出该接口的属性对话框，在该对话框内进行接口参数设置。不同接口有各自的属性对话框，以TCP/IP (Auto)接口为例，其属性对话框如图5-16所示。



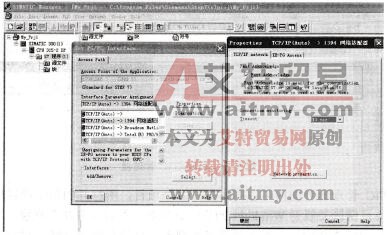

图5-15 PG/PC接口参数设置对话框



图5-16 TCP/IP (Auto)接口属性

在InterfaceParameter Assignment区域如果没有列出所需要的接口类型，可通过单击“select”按钮，在图5-17所示的对话框内安装（在左边的列表内选择需要安装的接口，然后单击“Install”按钮）相应的接口模块或协议。当然也可以卸载（在右边的列表内选择需要卸载的接口，然后单击“Uninstall”按钮）不需要的接口模块或协议。



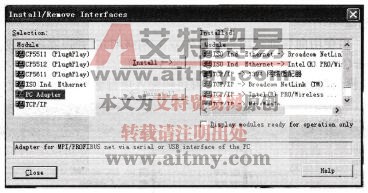

图5-17安装／卸载接口模块或协议
