STEP7编辑组织块（主程序）OB1的控制程序

组织块OB1、功能块FB1和数据块DB1、DB2之间的关系如图5-36所示。



图5-36 081、FB1与DB1、DB2之间的关系

   (1)用梯形图编辑器编辑081

    用梯形图编辑器编辑OB1的步骤如下。

    ①编写使用数据块DB1的功能块FB1的调用指令。

打开S7_Pr03项目窗口，找到Block文件夹，打开OB1;单击“编程元件”按钮，在FB Blocks文件夹中双击FBlEngine，将FB1插到梯形图中；在switch_on，switch_off，failure处各插入一个动合触点（见图5-37）。



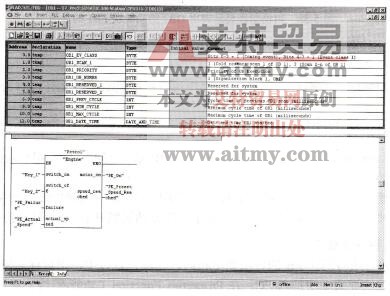

图5-37用梯形图编辑调用DB1的功能块FB1

    然后用鼠标右键单击engine上的“？？？”，在弹出的对话框中选择Insert Symbol；在Symbol中选择数据块Petrol，调用DBl (Petrol)的功能块便被插入到程序结构中；此后，再为功能块的所有I/O填上符号地址，存盘后关闭编程窗口，

    ②编写使用数据块DB2的功能块FB1的调用指令，开始一个新的程序段，按照步骤①所述进行。

   (2)用语句表编辑器编辑OB1

    ①编写使用数据块DB1的功能块FB1的调用指令，具体步骤如下。

打开项目窗口S7_Pr03，打开OB1，选择语句表编辑器，在语句表编辑器的指令区输入：“CALL”Engine”，”Petrol””后按下回车键，完成调用指令，此时功能块“Petrol”的所有参数都显示出来，如图5-38所示。



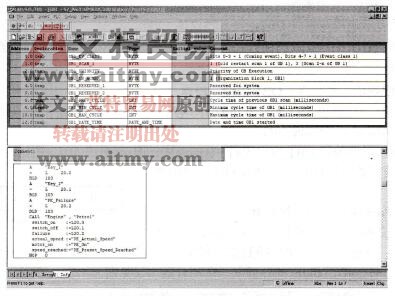

图5-38用语句表显示调用DB1的功能块FB1的参数

    ②编写使用数据块DB2的功能块FB1的调用指令，仍按照步骤①所述进行。

   (3)用功能块图编辑器编辑081

    用功能块图编辑器编辑OB1的方法和过程与用梯形图编辑器编辑OB1相似。
