HMI设备中报警属性的设置

    在项目树中双击“运行系统设置”→单击“报警”，可以进行与报警有关的设置，如图6-142所示。一般可以使用默认的设置。

    图6-142    运行系统设置报警

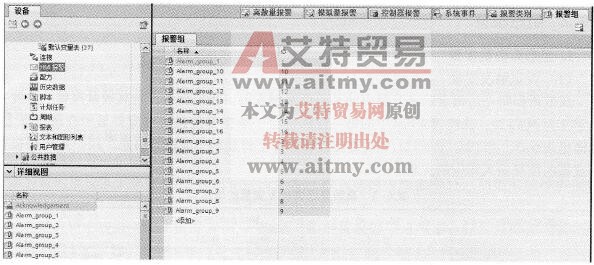

    使用“报警组”功能，可以通过一次确认操作，同时确认属于某个报警组中的全部报警。在项目树中双击“HMI报警”，选择“报警组”选项卡，可以修改报警组的名称，报警组的编号由系统分配，如图6-143所示。

    图6-143    报警组的设置

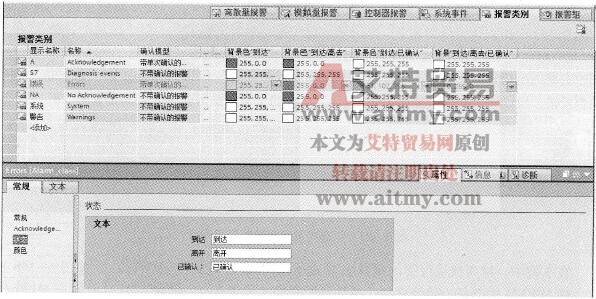

    在项目树中双击“HMI报警”，选择“报警类别”选项卡，可以在表格单元或属性视图中编辑各类报警的属性，如图6-144所示。

    图6-144    报警类别编辑器

    例如，将系统默认的“错误”类的“显示名称”字符“！”修改为“错误”，“系统”类的“显示名称”字符“$”修改为“系统”，“警告”类没有“显示名称”，设置“警告”类的显示为“警告”。在报警窗口被激活时将会显示这些类别。

    为了清楚明了地知道报警的状态，可以将系统默认的“已激活”对应的文本“C”修改为“到来/”，“已取消”对应的文本“D”修改为“已取消”，“已确认”对应的文本“A”修改为“已确认”。在报警窗口被激活时将会显示这些状态信息。

    在报警类别编辑器中，还可以设置报警在不同状态时的背景色。例如，对于“错误”类别，“进入”的背景色设置为黄色，“进入离开”的背景色设置为红色，“进入已确认”的背景色设置为绿色，“进入/离开/已确认”的背景色设置为蓝色。
