STEP7硬件组态

    硬件组态是指在站窗口中对机架、模块、分布式I/O机架，以及接口子模块等进行排列。像实际的机架一样，可在其中插入特定数目的模块。

    在组态表中，STEP 7自动给每个模块分配一个地址。如果站中的CPU可自由寻址（即可为模块的每个通道自由分配一个地址，而与其插槽无关），可改变站中模块的地址。

    在PLC启动时，CPU将比较STEP 7中创建的预置组态与设备的实际组态。如果二者不符，将立即产生错误报告。S7可编程控制器和模块的属性均可预先设置为默认值，在大多数情况下都不需要对其进行组态。

    组态时设置的CPU的参数保存在系统数据块SDB中，其他模块的参数保存在CPU中。在更换CPU之外的模块后不需要重新对它们赋值，这是因为在PLC启动时CPU自动地向其他模块传送设置的参数。对于网络系统，需要对以太网、PROFIBUS-DP和MPI等网络的结构和通信参数进行组态，将分布式I/O连接到主站。例如，可以将MPI（多点接口）通信组态为时间驱动的循环数据传送或事件驱动的数据传送。对于硬件已经装配好的系统，用STEP7建立网络中各个站对象后，可以通过通信从CPU中读出实际的组态和参数。

   (1)硬件组态的步骤

组态可编程控制器会用到两个窗口：为站结构放置机架的站窗口和“硬件目录”窗口。可以从“硬件目录”窗口中选择所需要的硬件组件，如机架、模块及接口子模块。如果没有出现“硬件目录”窗口，可选择菜单命令“选项”一“目录”，该命令可打开、关闭硬件目录的显示，如图5-23所示。



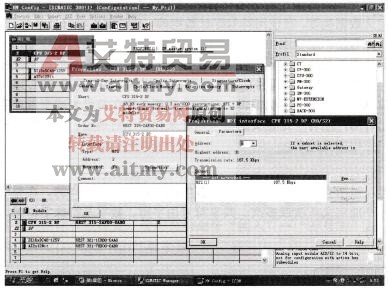

图5-23组态窗口

    进入组态窗口后，按照下列步骤进行组态。

    ①在“硬件目录”中选择一个硬件机架RACK。

    ②通过拖放操作或双击模块，将选定组件复制到站窗口中。其中1号机架放置电源模块（可选），2号机架放置CPU模块，3号机架放置接口模块（没有接口模块时，该机架置），以后放置SM、FM、CP模块。

    ③保存硬件设置，并将它下载到PLC。

   (2)设置组件属性

    一旦在站窗口中排列了组件，通过双击该组件，或者选择菜单命令“编辑”一“对象属性”，或者右键单击该组件，从弹出式菜单中选择“对象属性”命令来改变默认属性的对话框（参数或地址）。

例如，在硬件配置的站窗口中，双击CPU所在的行，弹出“属性”窗口，即可进行CPU的参数设置，如图5-24所示。双击模拟量输入模块，弹出“属性”窗口，如图5-25所示。



图5-24 CPU属性设置



图5-25模拟量输入模块属性设置
