自动灌装生产线的上位监控系统中的动态显示

    为了形象地表现生产线的动态运行过程，可以在程序中人为设计一些变量，通过这些变量使画面中的元素运动起来。

   (1)动态显示灌装过程

    为了表现瓶子到达灌装位置时的灌装过程，可以在灌装位置的瓶子内部添加一个棒图。与液罐的棒图相同，设置“外观”的前景色为灌装物料的颜色黄色，棒图背景色为灰色。为了清晰地观察液位状态，设置“刻度”元素为不显示刻度。

    因为没有传感器对瓶子的灌装液位进行检测，所以要在PLC的程序中为棒图的填充过程设计一个变量“灌装计数”C3。要求：当瓶子到达灌装位置时变量值开始增加，罐装完毕时变量值刚好等于棒图的上限值。

    在PLC变量表中增加“灌装计数”变量，数据类型为Counter，绝对地址为C3。在自动运行程序FC2中增加“灌装计数”变量的程序段如图6-116所示。程序段中利用2Hz的时钟信号(M0.3)作为计数器C3的加脉冲输入信号，在系统运行过程中(Q4.1=1)，当灌装阀门打开(Q5.0=1)时，计数器C3开始计数；灌装结束(Q5.0=0)后计数器清零。

    图6-116    “灌装计数”变量的程序段

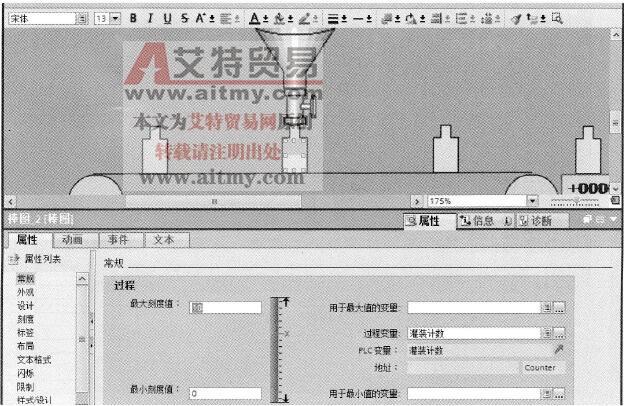

    组态棒图的“常规”属性如图6-117所示，过程值连接变量“灌装计数”(C3)。对于2 Hz的时钟信号，在灌装时间Ss内计数器最多计10个数，所以设置过程值的最小值为0，最大值为10。单击变量右侧的编辑图标，打开变量“常规”属性设置的对话框，将采样周期修改为500 ms，使灌装过程看上去更流畅。

    图6-117    棒图的“常规”属性

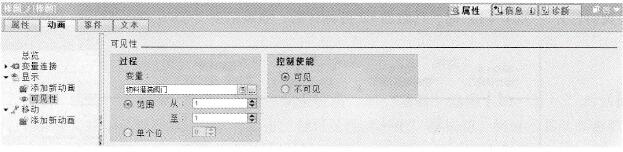

    组态棒图的“动画”属性的“可见性”如图6-118所示。在棒图的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“使可见性动态化”按钮，将显示其动画参数。变量连接到“物料灌装阀门”(Q5.0)，当“物料灌装阀门”(Q5.0)位为1时棒图可见，显示瓶子的灌装过程；当“物料灌装阀门”(Q5.0)位为0时隐藏棒图。

    图6-118    组态棒图的“可见性”属性

   (2)动态显示灌装阀门

    可以利用阀门对象的颜色表示阀门的闭合和开启状态。

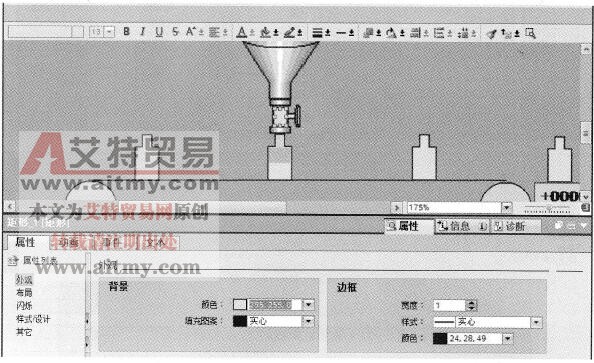

    使用工具箱中“矩形”，将其放入运行画面中，其位置与阀门的位置重合。组态“矩形”的外观属性，使其背景颜色为黄色，如图6-119所示。

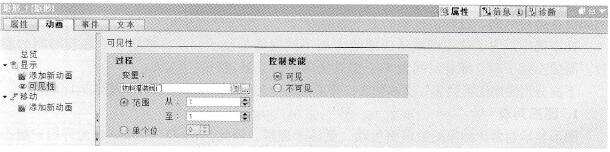

    组态矩形的“动画”属性的“可见性”如图6-120所示。在矩形的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“使可见性动态化”按钮，将显示其动画参数。将其变量连接在“物料灌装阀门”(Q5.0)上。当Q5.0=0时，该矩形不显示，表示阀门关闭；当Q5.0=1时，该矩形显示，表示阀门打开，有黄色的物料流过。

    图6-119    矩形的“外观”属性

    图6-120    矩形的“可见性”属性

   (3)动态显示传送带运行状态

    在运行画面中用闪烁文本“M”表明生产线的传送带正处于运行状态。使用工具箱中的基本对象，利用“文本域”在传送带左侧添加一个电动机的符号“M”。

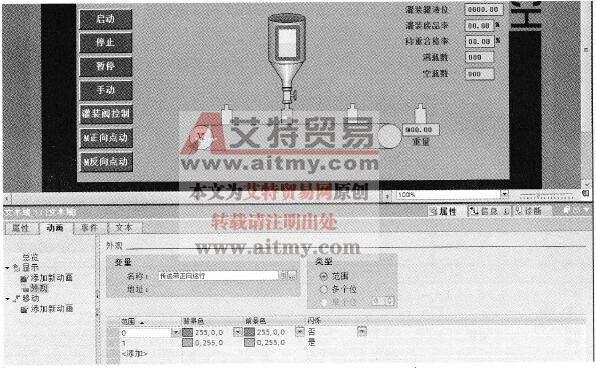

    在文本域的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“动态化颜色和闪烁”按钮，将显示其动画参数。连接相应的变量“传送带正向运行”(Q5.1)，在类型中选择“范围”，在表中单击“添加”。在“范围”列中输入变量范围，当为0时，设置背景色和边框颜色均为红色，无闪烁；当为1时，设置背景色和边框颜色均为绿色，闪烁属性打开，如图6-121所示。这样，在生产线自动灌装过程中，当传送带运行时“M”文本会变成绿色并不断地闪烁；到达灌装位置传送带停止运行时，“M”文本会变成红色且不闪烁。

    图6-121    组态文本域的“外观”属性
