自动灌装生产线的上位监控系统中组态趋势视图画面

    趋势是变量在运行时的值的图形表示。趋势视图是一种动态显示元件，以曲线的形式连续显示过程数据。一个趋势视图可以同时显示多个不同的趋势。例如，根据控制任务的要求，可以将混料罐的实际液位通过趋势视图显示出来。

   (1)添加趋势视图

    使用工具箱中的控件，单击“趋势视图”，将其放入趋势视图画面中，通过鼠标的拖曳调整趋势视图的大小，如图6-135所示。

    图6-135    放置趋势视图控件

   (2)“趋势”属性

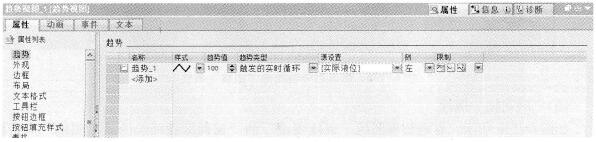

    在趋势视图的“属性视图”的“属性”选项卡的“趋势”对话框中，单击一个空的行创建一个新趋势，设置相应的参数。单击“源设置”连接相应的趋势变量。图中的“样式”列可以设置曲线的样式，可以为不同的变量趋势设置不同的曲线颜色，如图6-136所示。

    图6-136    组态趋势视图的“趋势”属性

   (3)“外观”属性

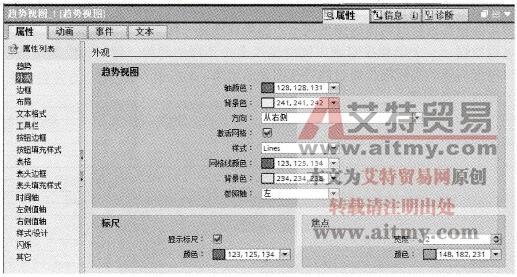

    在趋势视图的“属性视图”的“属性”选项卡的“外观”对话框中，可以设置轴颜色、背景颜色和趋势方向。趋势视图中有一根垂直线称为标尺，趋势视图下方的数值表动态地显示趋势曲线与标尺交点处的变量值和时间值。可以显示或隐藏标尺，如图6-137所示。

    图6-137    组态趋势视图的“外观”属性

   (4)“表格”属性

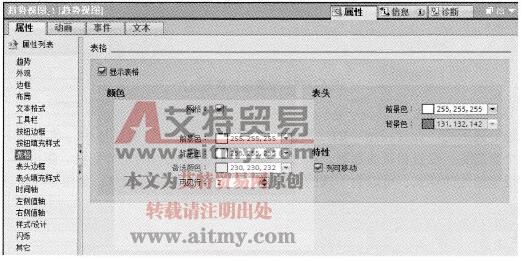

    在趋势视图的“属性视图”的“属性”选项卡的“表格”对话框中，可以设置是否显示表格及可见行的数量。趋势视图下方的表格动态地显示趋势曲线所连接的变量值和时间值，如图6-138所示。

    图6-138    组态趋势视图的“表格”属性

   (5)“时间轴”属性

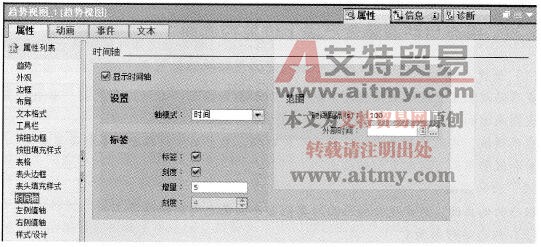

    如图6-139所示，在趋势视图的“属性视图”的“属性”选项卡的“时间轴”对话框中，可以设置是否显示时间轴，以及时间间隔和标签等。

   (6)组态趋势视图的“左侧值轴”属性和“右侧值轴”属性

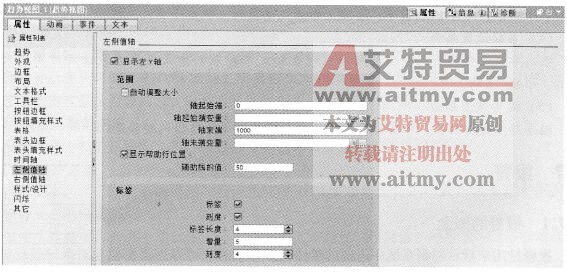

    在趋势视图的“属性视图”的“属性”选项卡的“左侧值轴”与“右侧值轴”对话框中，分别可以设置左Y轴和右Y轴的范围和标签等，如图6-140所示。

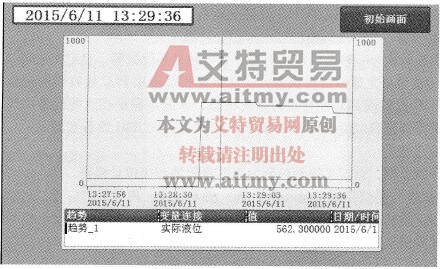

    系统运行时，灌装罐中液位的变化将会以曲线的方式进行显示，如图6-141所示。

    图6-139    组态趋势视图的“时间轴”属性

    图6-140    组态趋势视图的“左侧值轴”属性

    图6-141    灌装罐中液位的变化曲线
