S7-300/400PLC临时变量的定义及使用

(1)定义临时变量

在使用临时变量之前，必须在块的变量声明表中进行定义，在TEMP行中输入变量名和数据类型，临时变量不能赋予初值。

当完成一个临时变量行后，按Enter键，一个新的TEMP行添加在其后。L stack的绝对地址由系统赋值并在Address栏中显示。如图4-18所示，在功能FC1的局部变量声明列表内定义了一个临时变量result。

图4-18 临时变量的定义

(2)访问临时变量

在图4-18中，Networkl为一个用符号地址访问临时变量的例子。减运算的结果被存储在临时变量#result中。也可以采用绝对地址来访问临时变量（如T LWO），但这样会使程序的可读性变差，所以最好不要采用绝对地址。

在引用局部变量时，如果在块的变量声明表中有这个符号名，STEP 7自动在局部变量名之前加一“#”号。如果要访问与局部变量重名的全局变量（在符号表内声明），则必须使用双引号（如“symbol name”），否则，编辑器会自动在符号前加上“#”号，当做局部变量使用。因为编辑器在检查全局符号表之前先检查块的变量声明表。

①局部数据堆栈的查看。

每个程序处理级（例如OB1和它的所有嵌套的块），占用L stack的特定区域，这个区域有容量限制。例如，CPU314可使用L stack中的256B，这意味着OB1及OB1调用的所有嵌套的块的局部变量，可使用256B。

利用“Reference Data”工具可查看程序所占用的局部数据堆栈的字节数。操作步骤如下。

在SIMATIC管理器中选中Block文件夹，先执行菜单命令Options→Reference Data→Display，然后选择Program Structure选项，即可在参考表内查看局部数据的占用情况，如图4-19～图4-21所示。

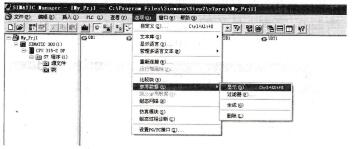

图4-19选择参考数据

图4-20选择程序结构

程序执行过程中，如果所使用的局部数据超出了最大限额，则CPU进入STOP模式，并将错误信息“STOPcaused by error when allocating local data’’记入diagnosticsbuffer（诊断缓冲区）中。

图4-21 局部数据堆栈的查看

②显示所需字节数。

在块的属性中，可以看到块所需要的局部数据区的字节数，如图4-22和图4-23所示。操作步骤如下。

在SIMATIC管理器中，用鼠标右键选中块，然后在菜单中选择命令[ObjectPropertiesl。或在SIMATIC管理器中，用鼠标左键选中块，然后执行菜单命Edit→Object Properties。

对于S7-300，操作系统分配给每一个执行级(OB)的局部数据区的最大数量为256 B。OB自己占去20或22 B，还剩下最多234 B可分配给FC或FB。如果块中定义的局部数据的数量大于256 B，该块将不能下载到CPU中。

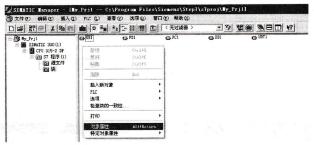

图4-22选择0B1

图4-23查看字节数
