S7-300/400PLC形式参数的定义

    要使同一个逻辑块能够多次重复被调用，分别控制工艺过程相同的不同对象，在编写程序之前，必须在变量声明表中定义形式参数，当用户程序调用该块时，要用实际参数给这些参数赋值。具体步骤如下。

   (1)创建或打开一个功能(FC-)或功能块(FB)。

(2)形式参数定义如图4-24和图4-25所示，在变量声明表内，首先选择参数接口类型（IN、OUT或IN_OUT），然后输入参数名称，再选择该参数的数据类型（有下拉列表），如果需要还可以为每个参数分别加上相关注释。



图4-24输入形式参数的定义



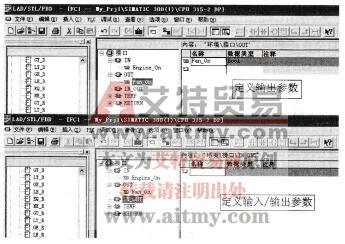

图4-25输出、I／O形式参数的定义

    一个参数定义完成后，按Enter键即出现新的空白行。

    需要说明的是：用户只能为功能(FC)或功能块(FB)定义形式参数，将功能(FC)或功能块(FB)指定为可分配参数的块，而不能将组织块(OB)指定为可分配参数的块，因为组织块(OB)直接由操作系统调用。由于在用户程序中不出现对组织块的调用，不可能传送实际参数。

    形式参数有三种不同的接口类型：“IN”表示输入型（只读型）参数；“OUT”表示输出型（只写型）参数；既有读访问（被指令A、O、L查询），又有写访问（由指令S、R、T赋值）的形式参数，必须将它定义为“IN_OUT”型参数。

    另外还有一个“RETURN”参数，它是有特殊名称的参数，该参数仅存在于FC的接口中。

    逻辑块所声明的形式参数（IN、OUT或IN_OUT，不包括TEMP）是它对“外”的接口。它们和其他调用块有关，如果以后通过删除或插入形式参数的方式改变了功能(FC)或功能块(FB)的接口，则必须刷新调用指令。
