生成阀门FC

    阀门的功能为：

    ①打开和关闭阀门。

    ②打开和关闭阀门时，相应指示灯亮。

③互锁状态在OB1中体现。



图4-30电动机FB程序

FC变量声明表如图4-31所示。阀门的通用FC示意图如图4-32所示。其中输入变量有Open、Close和Value；输出变量为Open_Dsp和Close_Dsp。



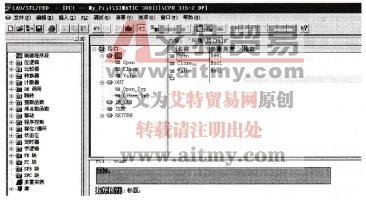

图4-31 FC变量声明表

阀门FC的梯形图如图4-33所示。图4-33中程序Network1为打开和关闭阀门；Network 2、Network3为相关指示灯显示。



图4-32阀门的通用FC示意图



图4-33  阀门的FC程序
