S7-300/400PLC 建立数据块

    在STEP 7中，为了避免出现系统错误，在使用数据块之前，必须先建立数据块，并在块中定义变量（包括变量符号名、数据类型及初始值等）。数据块中变量的顺序及类型决定了数据块的数据结构，变量的数量决定了数据块的大小。数据块建立后，还必须同程序块一起下载到CPU中，才能被程序块访问。

    1．建立数据块

    在STEP 7中，可采用以下两种方法创建数据块。

   (1)用SIMATIC管理器创建数据块

    例如：要用SIMATIC管理器创建一个名称为DB1的共享数据块，则具体步骤如下。

首先在SIMATIC管理器中选择S7项目的S7程序(S7Program)的块文件夹(Blocks)；然后执行菜单命令Insert—S7Block—Data Block，建立数据的过程如图4-11和图4-12所示。



图4-11选择块的界面



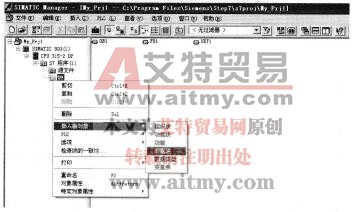

图4-12用SIMATIC管理器创建数据块

    在弹出的数据块属性对话框Properties-Data Block内，可设置要建立的数据块属性：

    ①数据块名称( Name)，如DB1、DB2--

    ②数据块的符号名( Symbol Name)，可选项，如：My_DB。

③符号注释( Symbol Comment)，可选项。

    ④数据块的类型：共享数据块( Share DB)、背景数据块(Instance DB)或用户定义数据块(DB of Type)。

    这里将数据块命名为DB1，符号名为MY_DB，类型为ShareDB。设置完毕单击“确定”按钮确认。

定义数据块的属性如图4-13所示。



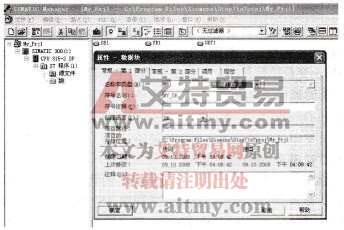

图4-13定义数据块的属性

   (2)用LAD/STL/FBD S7程序编辑器创建数据块

    用LAD/STL/FBD S7程序编辑器创建一个DB1共享数据块，具体步骤如下。

    在Windows下执行菜单命令“开始”一SIMATIC—STEP 7- LAD，STL，FBD-PrograIruning

S7 Blocks，启动LAD/STL/FBD S7程序编辑器，如图4-14所示。



图4-14  用LAD/STL/FBD S7程序编辑器建立数据块

    执行菜单命令File→New或单击新建工具图标，在“新建”对话框内的Entry Point区域，单击下拉列表，选择项目类型：S7项目(Project)、S7库(Library)、项目例程(ExampleProject)或多项目(Multiproject)。这里选择S7项目(Project)。

    在Name区域，单击下拉列表图，选择已存在的项目。本例选择My_Prj1。

在Object Type区域，单击下拉列表，选择对象类型为Data Block;在Object Name区域输入数据块名称，如：DB1。

设置完毕，最后单击“确定”按钮确认，并弹出图4-15所示的“NewData Block”DB类型选择窗口。本例选择创建共享数据块，单击“确定”按钮确认。

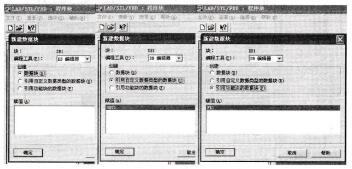

图4-15 DB类型选择

    2．定义变量

    共享数据块建立以后，可以在S7的块文件夹(Blocks)内双击数据块图标，启动LAD/STL/FBD S7程序，打开数据块。

图4-16为定义了5个变量后的界面。变量定义完成后，单击“保存”按钮并编译，如果没有错误则单击“下载”按钮，将数据下载到CPU。



图4-16定义变量
