S7-300/400 PLC 装载和传输指令的使用

来源：艾特贸易2017-11-01

简介传输指令（ MOVE 方块）在梯形图和功能块图中的具体应用如图 3-43 所示。图 3-43 传输指令的应用图 3-43 中，传输指令 EN 端为允许输入端； ENO 端为允许输出端。当输入 IO.O 为 “1” 时

传输指令（MOVE方块）在梯形图和功能块图中的具体应用如图3-43所示。

图3-43 传输指令的应用

图3-43中，传输指令EN端为允许输入端；ENO端为允许输出端。当输入IO.O为“1”时，传输指令将MW10中的字传输给MW20。如果指令正确执行，则输出Q4.0为“l”。否则，如果输入IO.O为“0”，则数据不传输。如果希望MW10无条件传输给MW20，则EN端直接连接至母线即可。

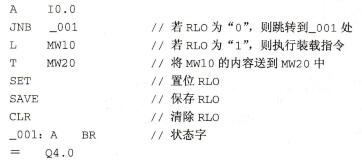

实现上述相同功能的语句表指令为：

MOVE方块指令能传输数据长度为字节、字和双字的基本数据类型（包括常数）。如果传输的数据类型是数组或结构等，则必须用系统功能块移指令( SFC20)来实现传输。
